IOP-DPOE-PSP1248-OA系列
室外乙太網路(PoE)直流供電
防雷擊『標準型』與『大功率型』
(可搭配在線式12~24VDC直流不斷電電力系統)
12VDC TO 48VDC
PoE Jump Mode Voltage
(12VDC
轉 48VDC PoE
跳Jump升壓的操作模式)
|
Mode |
Output Voltage
(輸出電壓) |
JP1 |
JP2 |
JP3 |
JP4 |
Remark
備註 |
|
Mode 1 |
48V (30W) |
O |
S |
S |
1&2 |
802.3at
Standard
符合802.3at標準 (相容802.3af),頻寬1Gbps |
|
Mode 2 |
12V |
S |
O |
O |
2&3 |
802.3at Passive
強供型供電 (直接網線供電),頻寬1Gbps |
|
24V |
S |
O |
S |
2&3 |
802.3at Passive
強供型供電 (直接網線供電),頻寬1Gbps |
|
36V |
S |
S |
O |
2&3 |
802.3at Passive
強供型供電 (直接網線供電),頻寬1Gbps |
|
48V (72W) |
S |
S |
S |
2&3 |
802.3at Passive
強供型供電 (直接網線供電),頻寬1Gbps |
Note1:
O-open, S-short (O-開路,
S-短路)
Note2: Pin of 12V, 24V, 36V will be
clipped before shipment. (出貨時12V、24V、36V會剪PIN針)
下載:
12VDC
轉 48VDC PoE
跳Jump升壓的操作模式
|
室外乙太網路(PoE)直流供電防雷擊『標準型』與『大功率型』類別說明 |
|
IOP-DPOE-PSP1248-OA
支援802.3at標準模式/支援802.3at強供模式
**防塵防水 IP67**
|
IOP-DPOE-PSP1248-OB
支援802.3at強供模式
**防塵防水 IP67**
|
-- 支援802.3at標準模式,供電輸出最大30W,支援網路頻寬1Gbps
-- 支援802.3at強供模式,供電輸出最大72W,支援網路頻寬1Gbps
1.輸入12-28VDC,輸出12VDC 1.5A PoE-PSE 18W Max & 1Gbps
2.輸入12-28VDC,輸出24VDC 1.5A PoE-PSE 36W Max & 1Gbps
3.輸入12-28VDC,輸出36VDC 1.5A PoE-PSE 54W Max & 1Gbps
4.輸入12-28VDC,輸出48VDC 1.5A PoE-PSE 72W Max & 1Gbps
Download Data Sheet |
-- 支援802.3at強供模式,供電輸出最大72W,支援網路頻寬1Gbps
1.輸入12-28VDC,輸出12VDC 1.5A PoE-PSE 18W Max & 1Gbps
2.輸入12-28VDC,輸出24VDC 1.5A PoE-PSE 36W Max & 1Gbps
3.輸入12-28VDC,輸出36VDC 1.5A PoE-PSE 54W Max & 1Gbps
4.輸入12-28VDC,輸出48VDC 1.5A PoE-PSE 72W Max & 1Gbps
Download Data Sheet |
|
IOP-DPOE-PSP1248-IS
支援802.3at標準模式/支援802.3at強供模式
|
IOP-DPOE-PSP1248-IP
支援802.3at強供模式
|
-- 支援802.3at標準模式,供電輸出最大30W,支援網路頻寬1Gbps
-- 支援802.3at強供模式,供電輸出最大72W,支援網路頻寬1Gbps
1.輸入12-28VDC,輸出12VDC 1.5A PoE-PSE 18W Max & 1Gbps
2.輸入12-28VDC,輸出24VDC 1.5A PoE-PSE 36W Max & 1Gbps
3.輸入12-28VDC,輸出36VDC 1.5A PoE-PSE 54W Max & 1Gbps
4.輸入12-28VDC,輸出48VDC 1.5A PoE-PSE 72W Max & 1Gbps
Download Data Sheet |
-- 支援802.3at強供模式,供電輸出最大72W,支援網路頻寬1Gbps
1.輸入12-28VDC,輸出12VDC 1.5A PoE-PSE 18W Max & 1Gbps
2.輸入12-28VDC,輸出24VDC 1.5A PoE-PSE 36W Max & 1Gbps
3.輸入12-28VDC,輸出36VDC 1.5A PoE-PSE 54W Max & 1Gbps
4.輸入12-28VDC,輸出48VDC 1.5A PoE-PSE 72W Max & 1Gbps
Download Data Sheet |

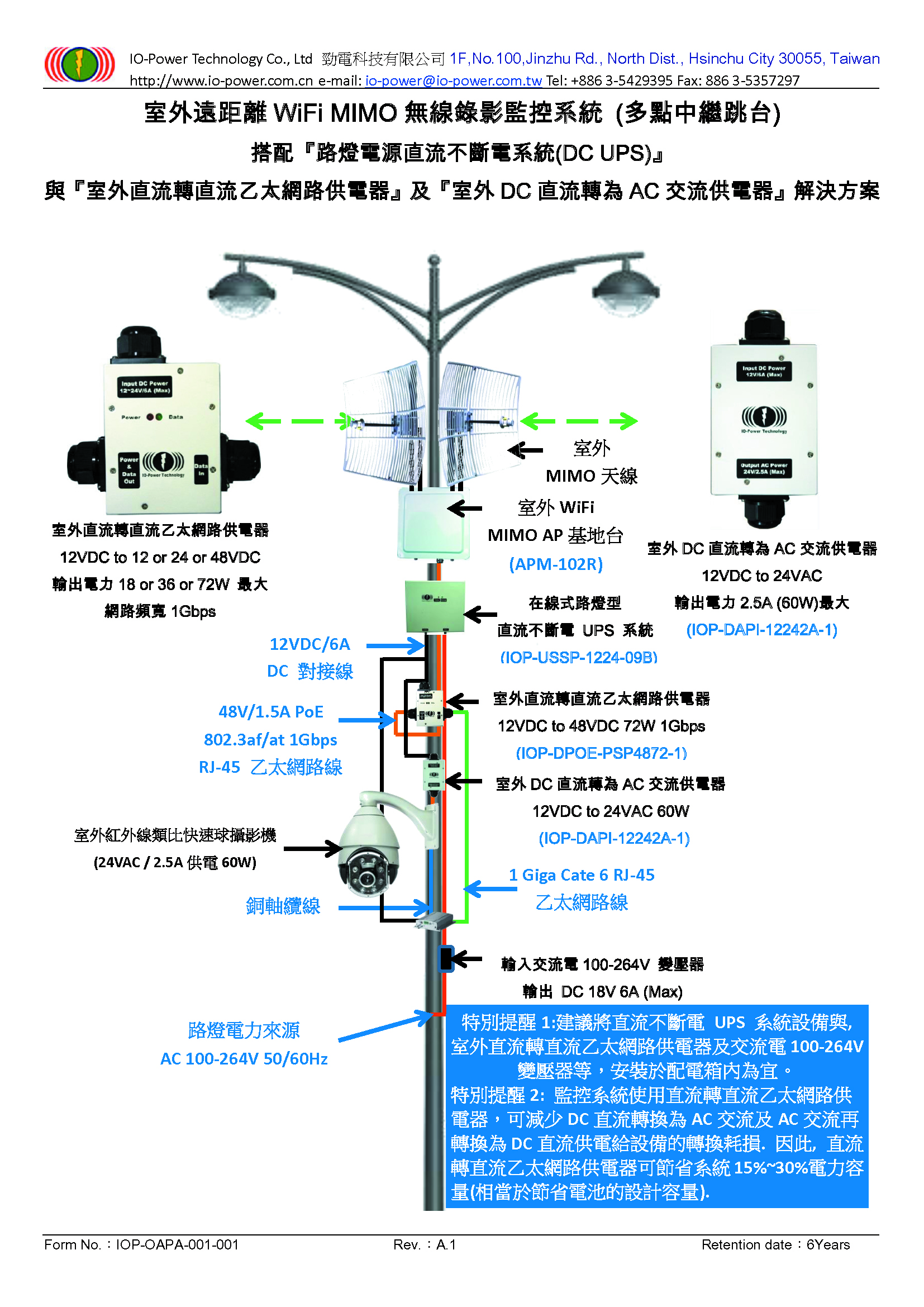

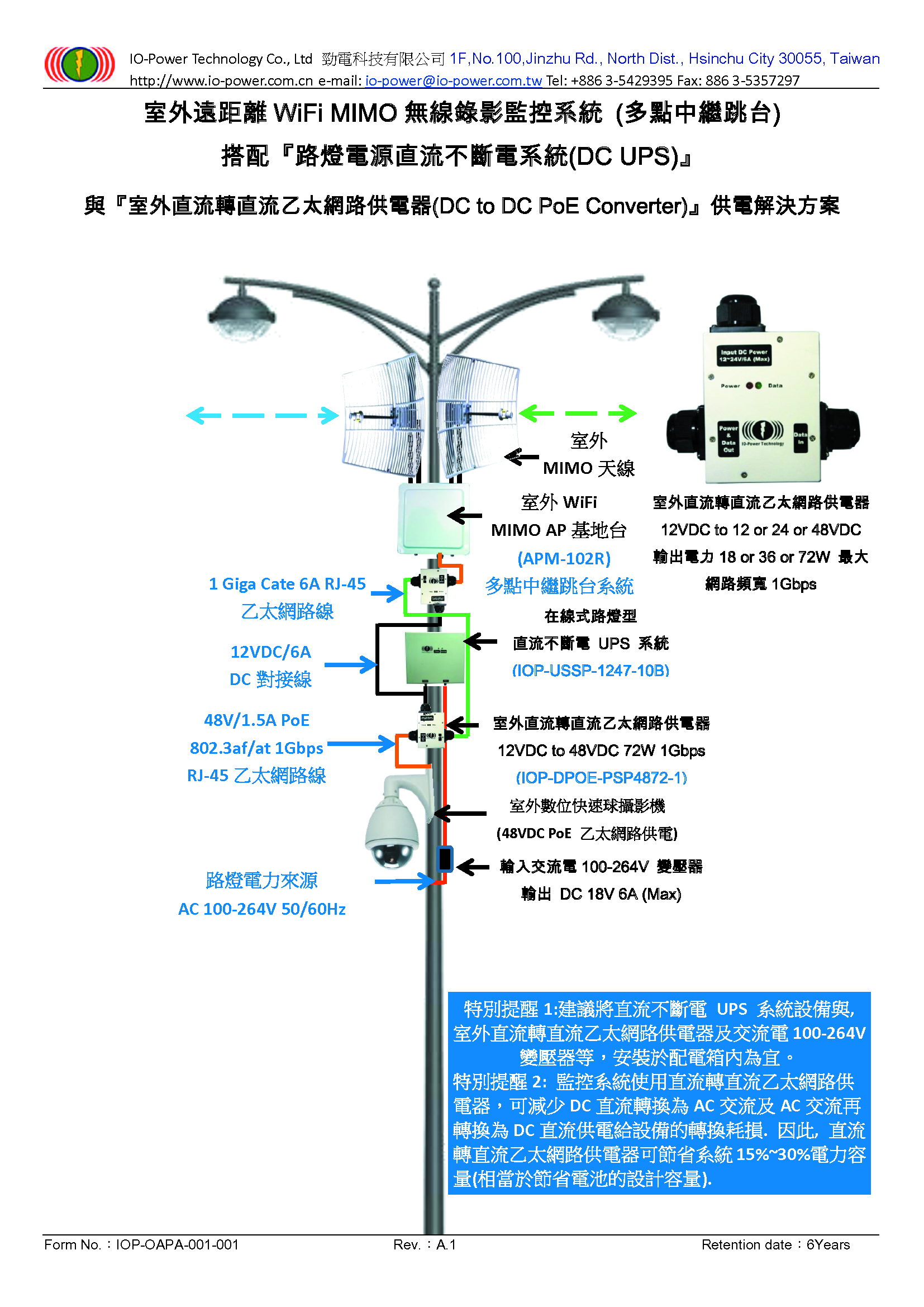

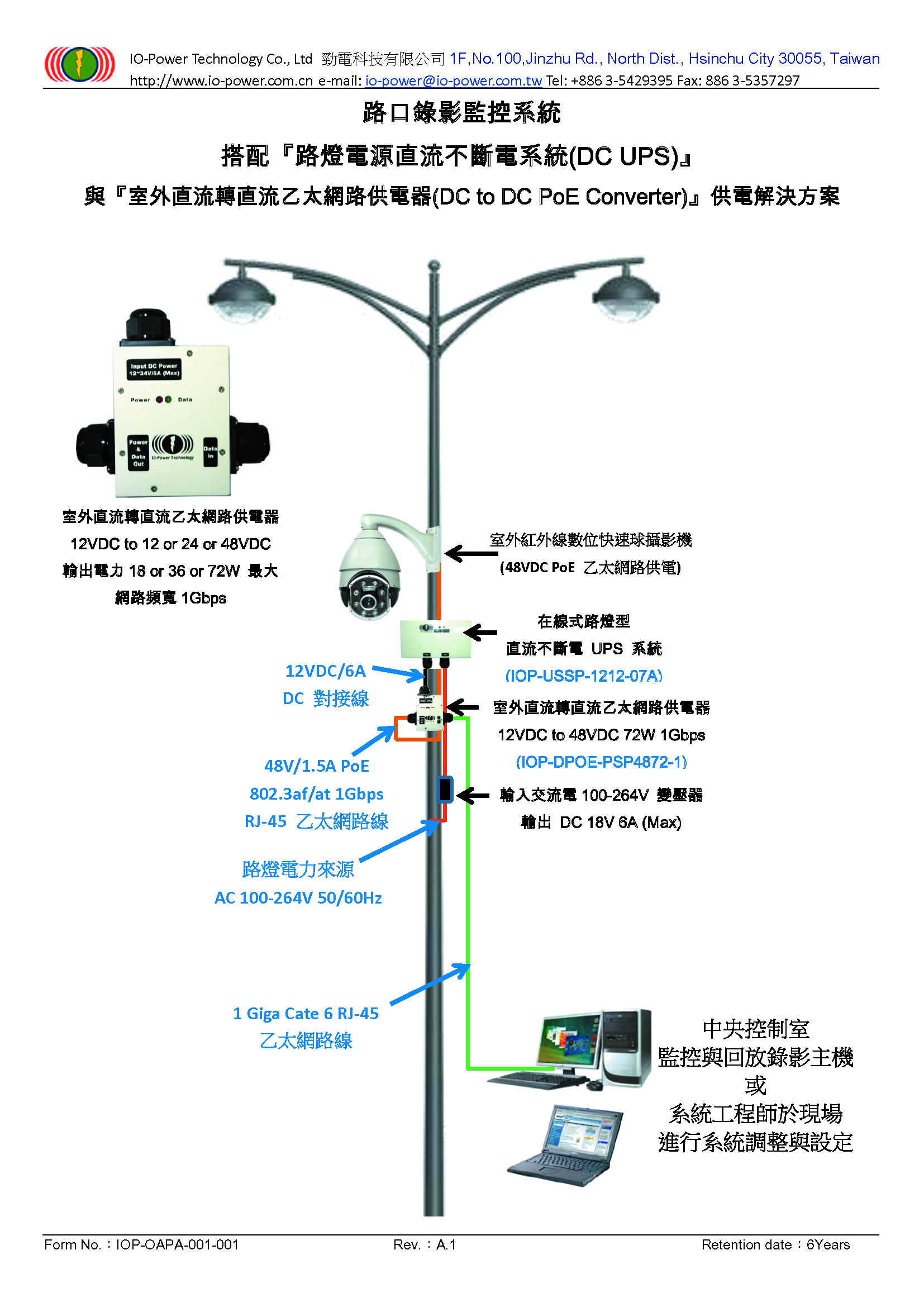

n

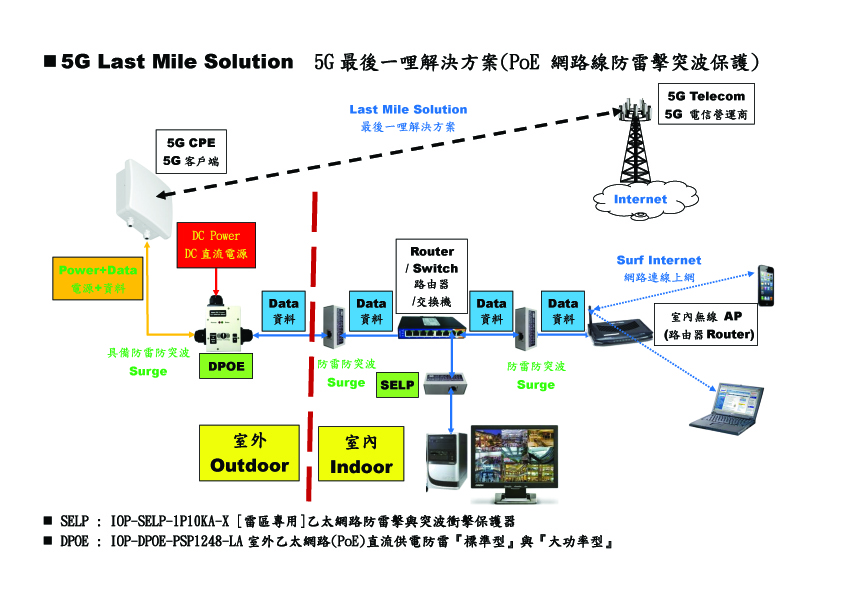

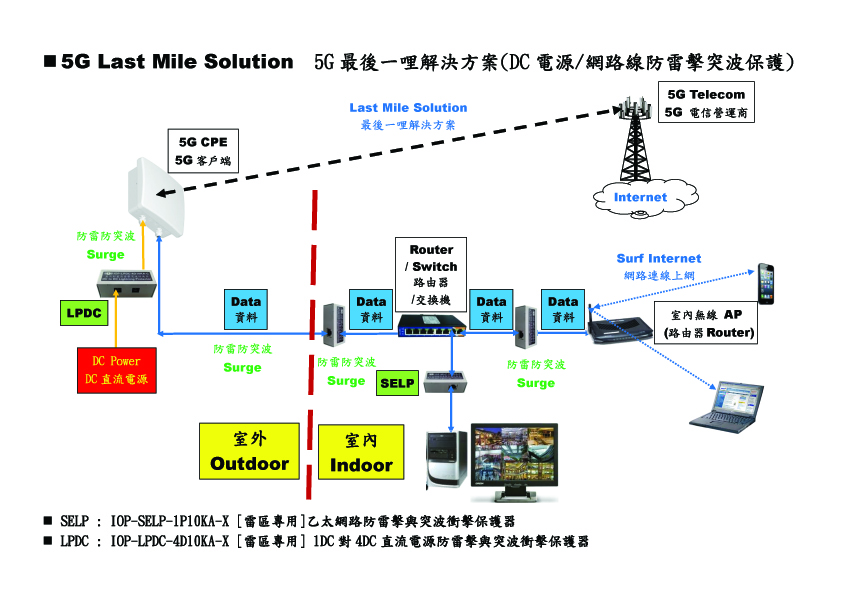

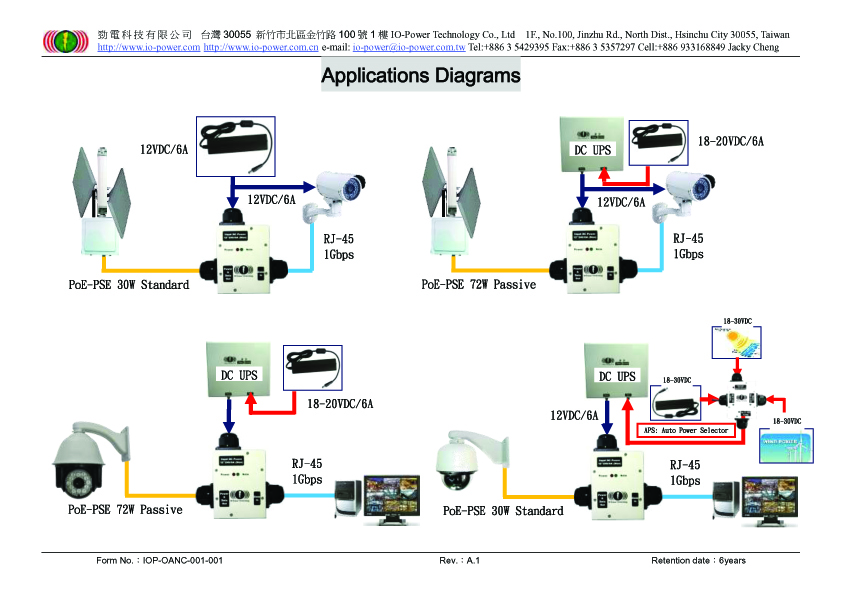

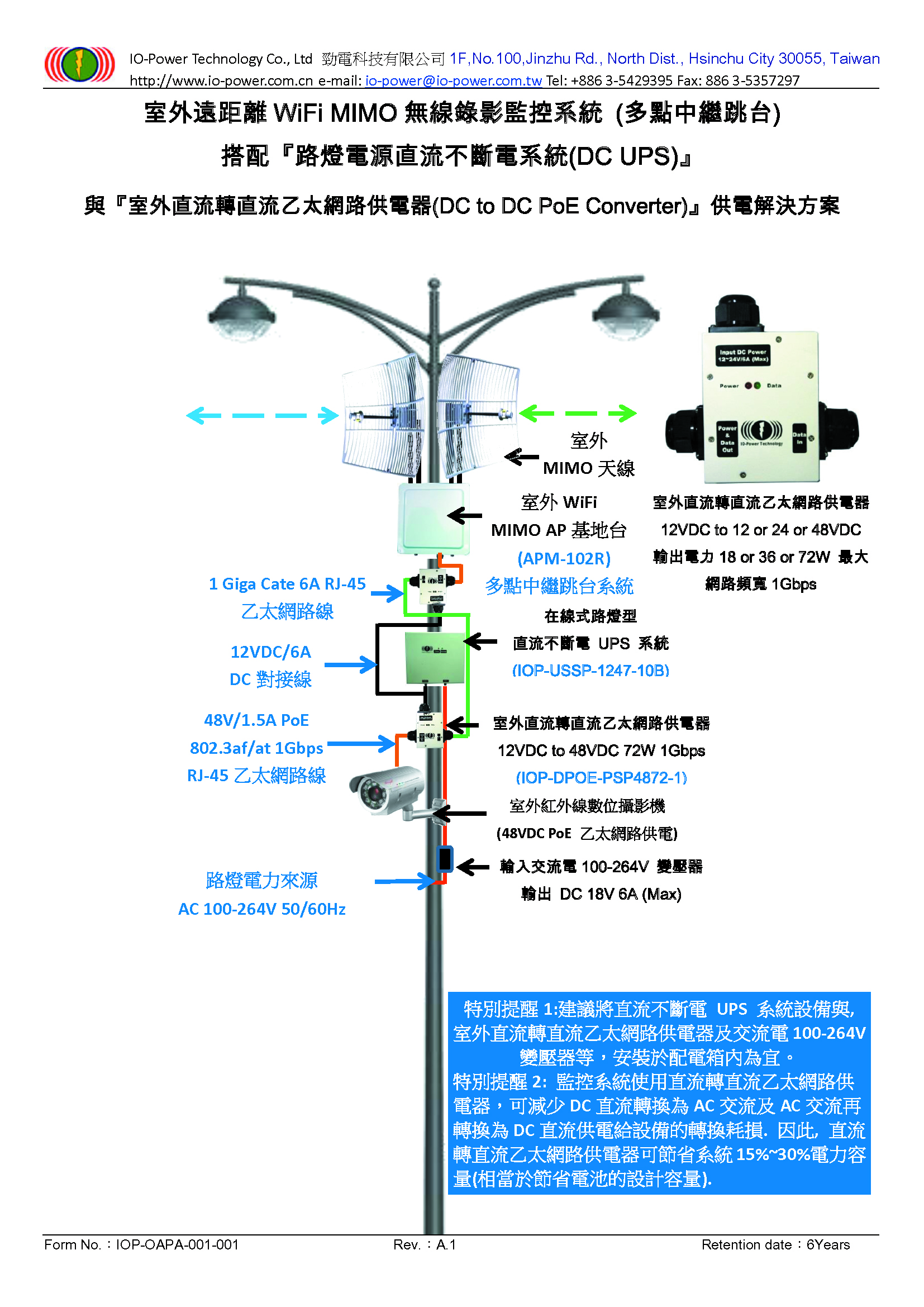

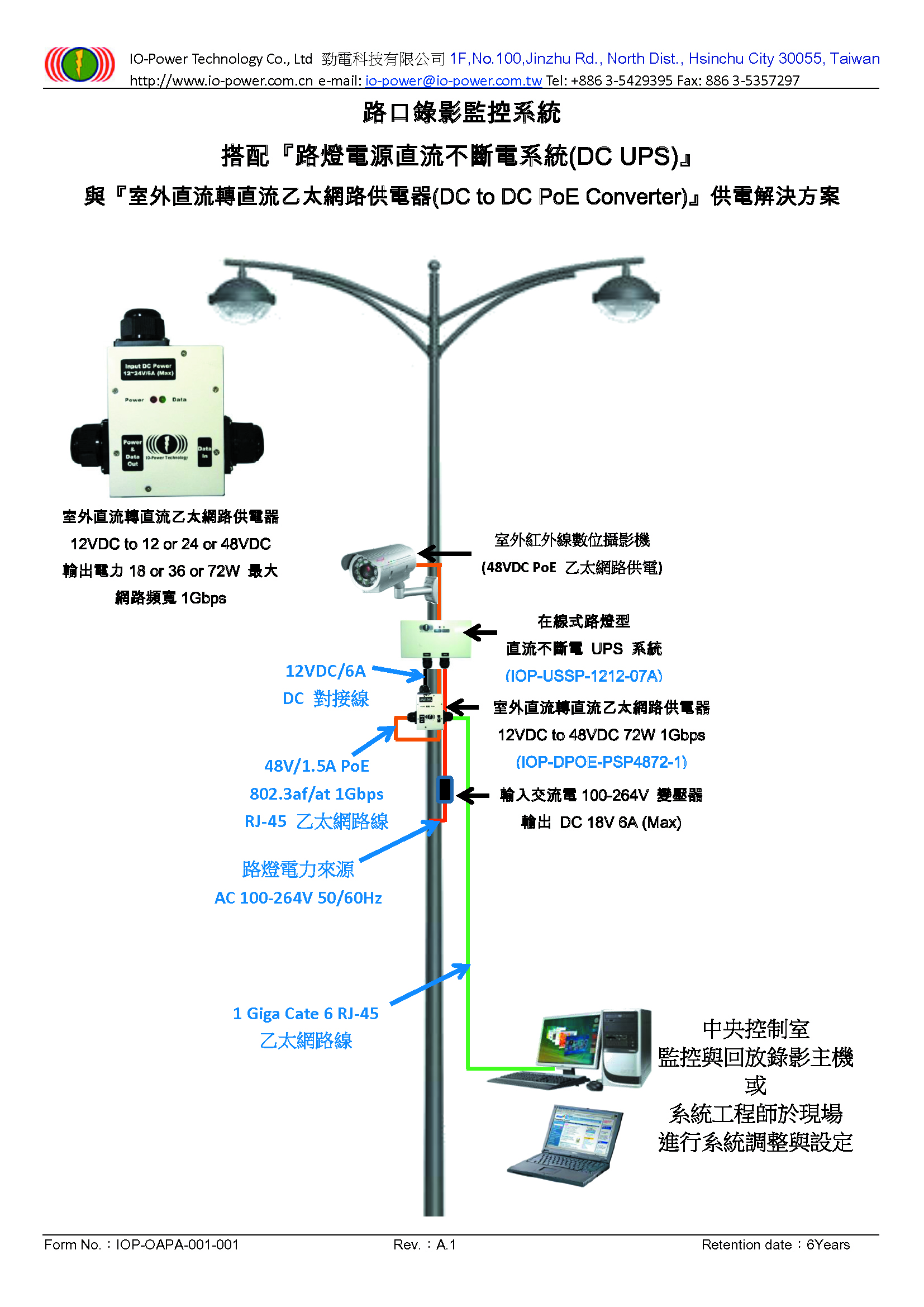

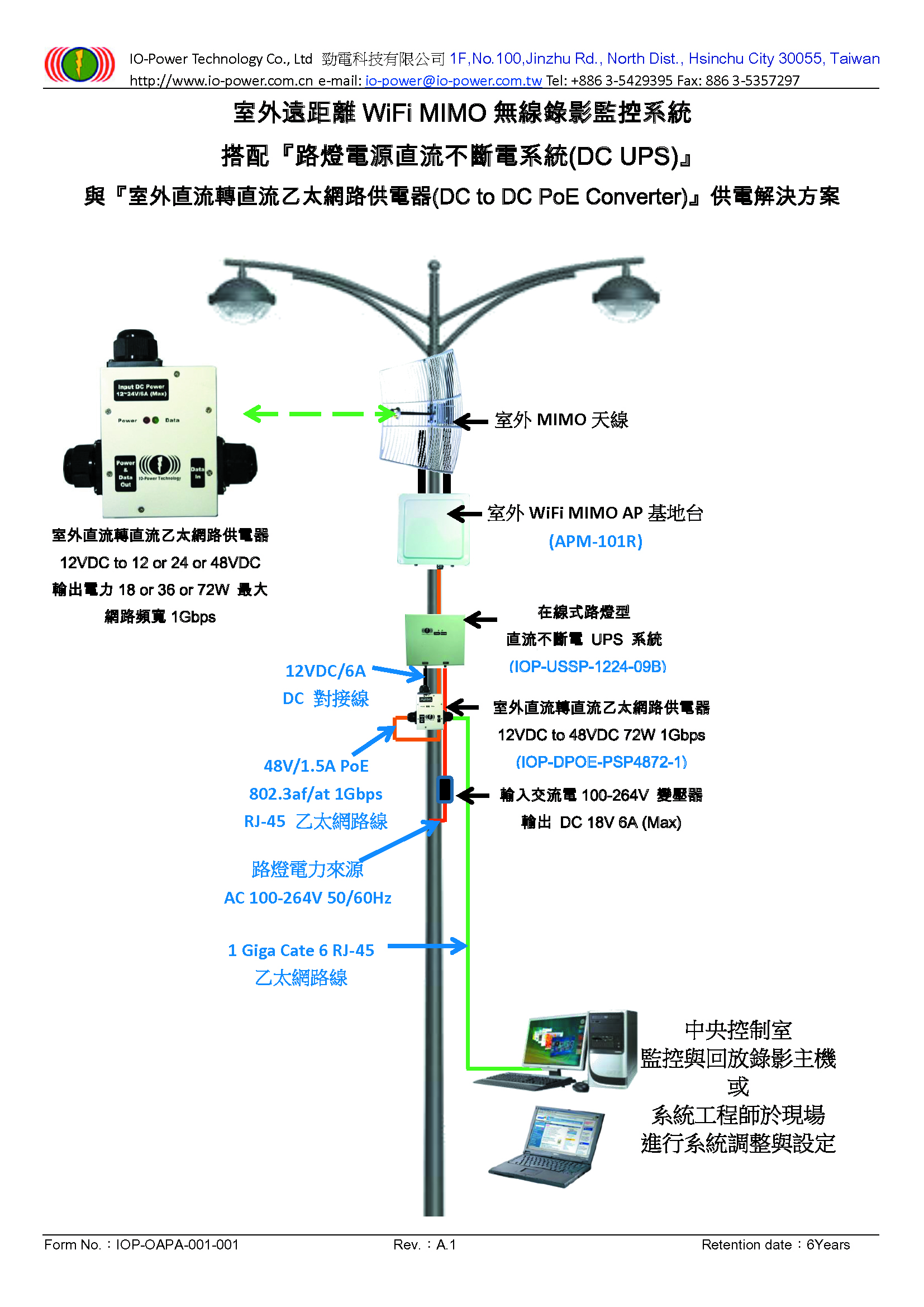

5G Last Mile Solution
5G最後一哩解決方案(PoE
網路線防雷擊突波保護)

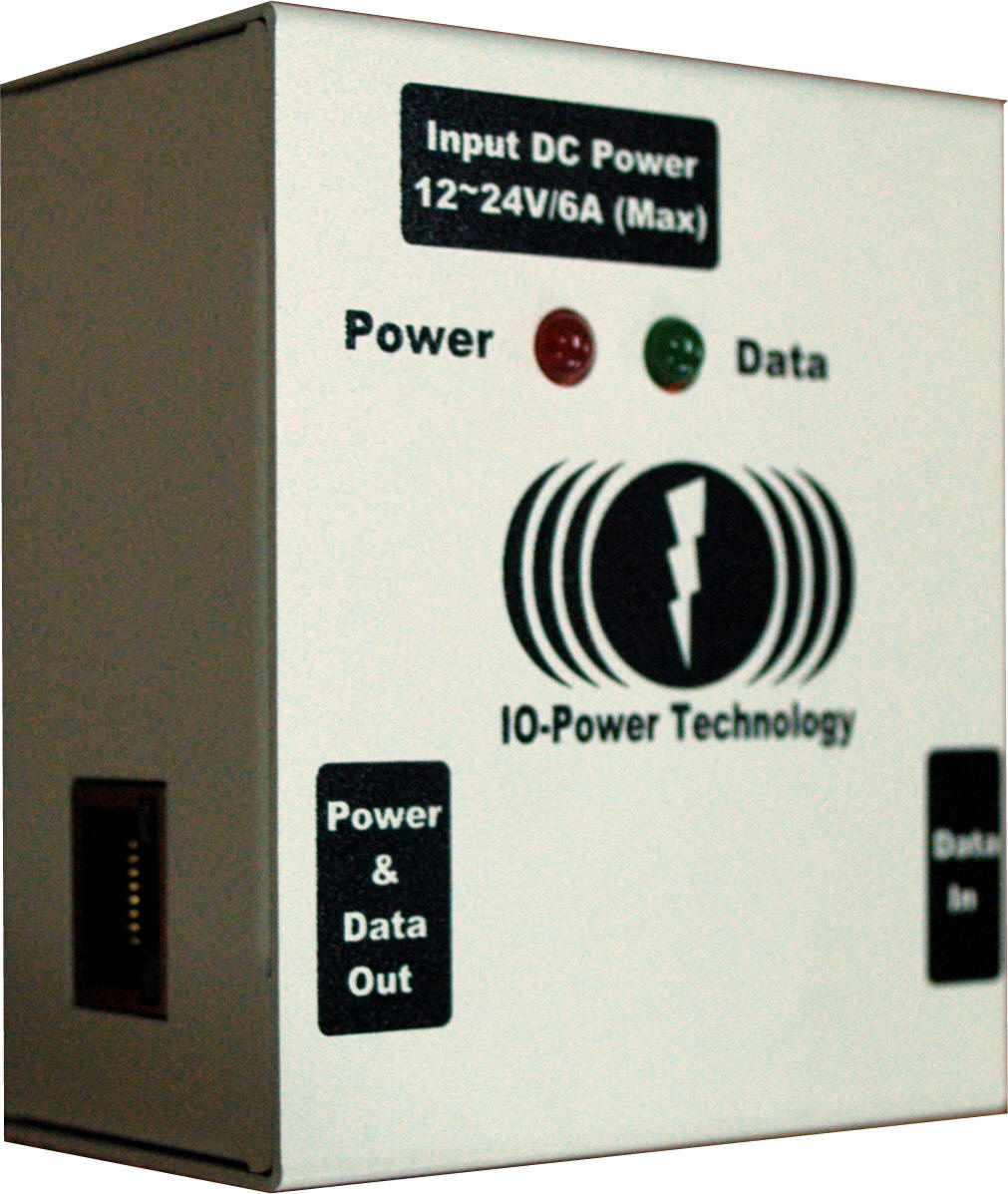

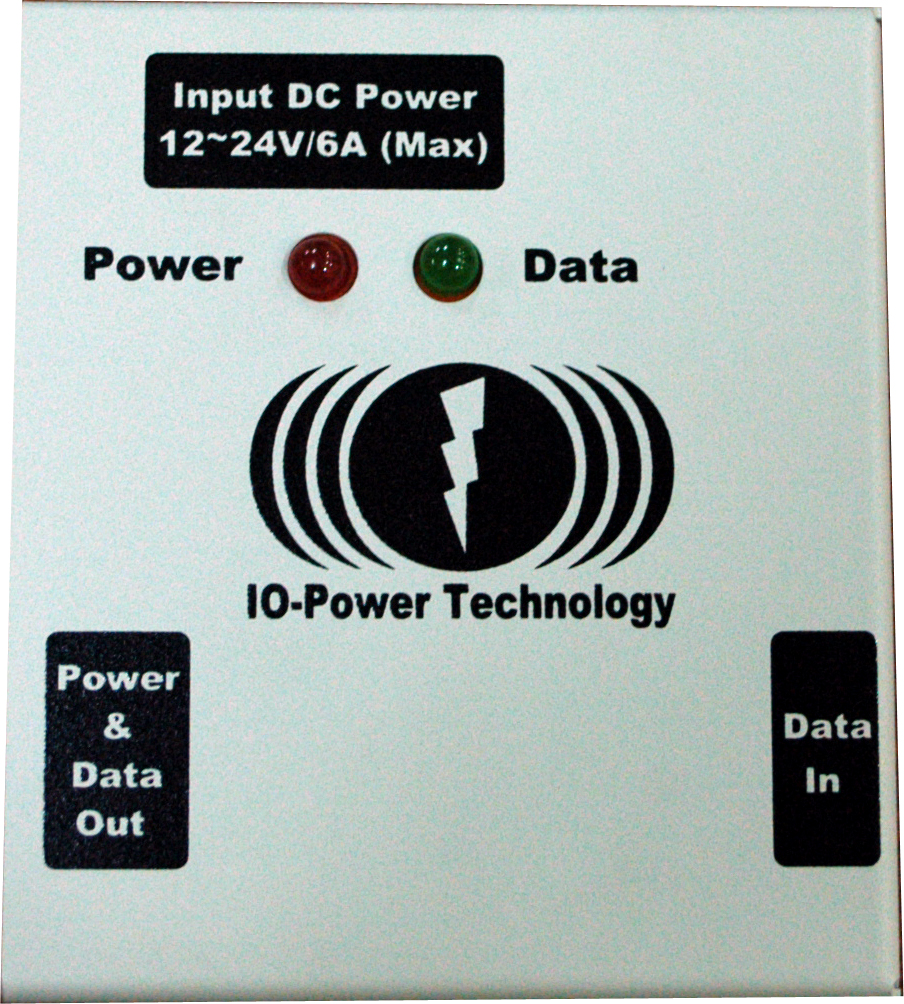

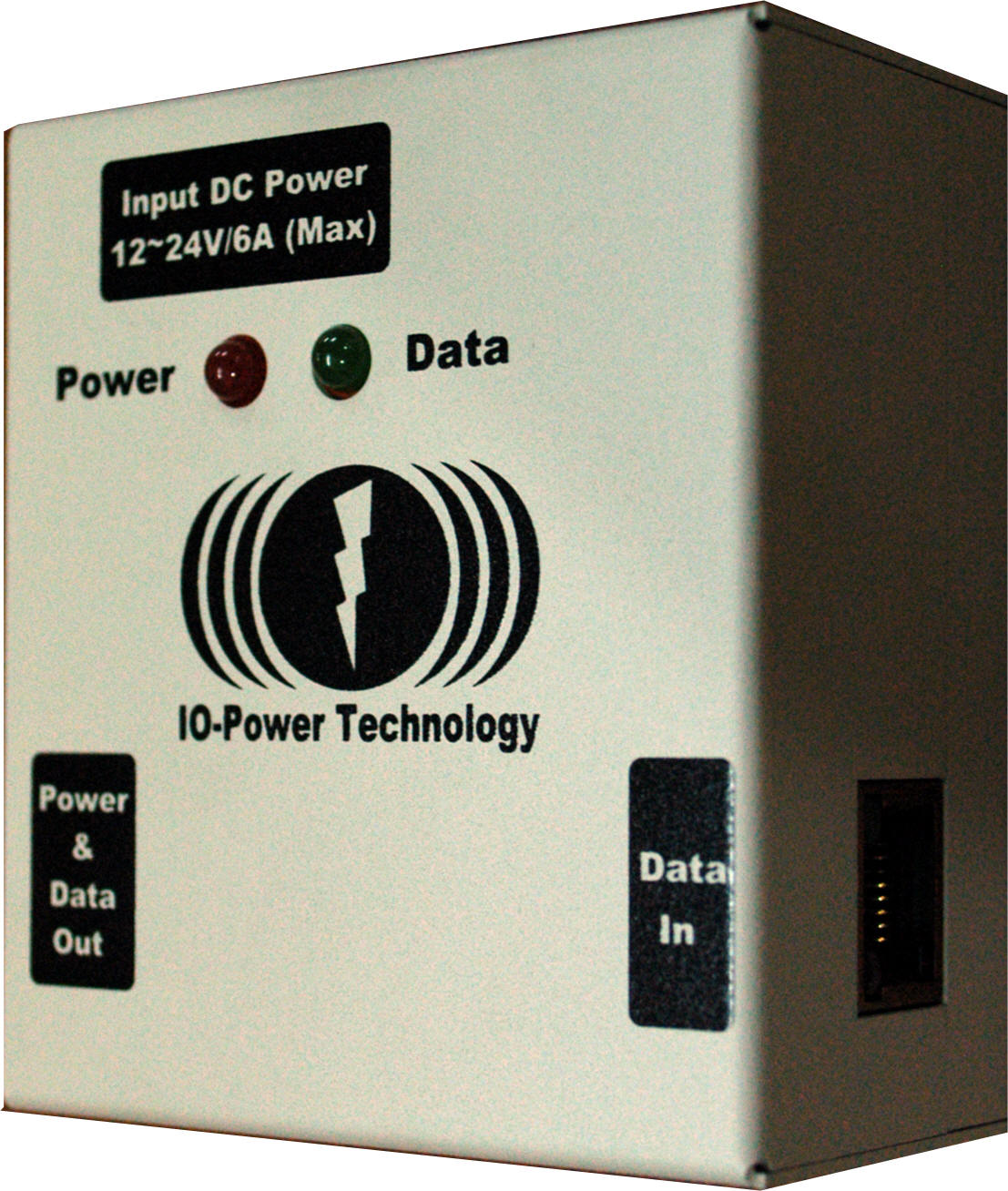

勁電DPOE-PSP1248-OA系列是一款可使用於室外環境的乙太網路直流供電器，因應室外不可中斷運作之系統，以在線式室外不斷電的電力系統為電力來源，搭配乙太網路直流供電器，透過乙太網路線(RJ-45)供電給負載設備，同時具備乙太網路線(RJ-45)傳輸資料埠，可將負載設備的資料流轉傳輸出去。

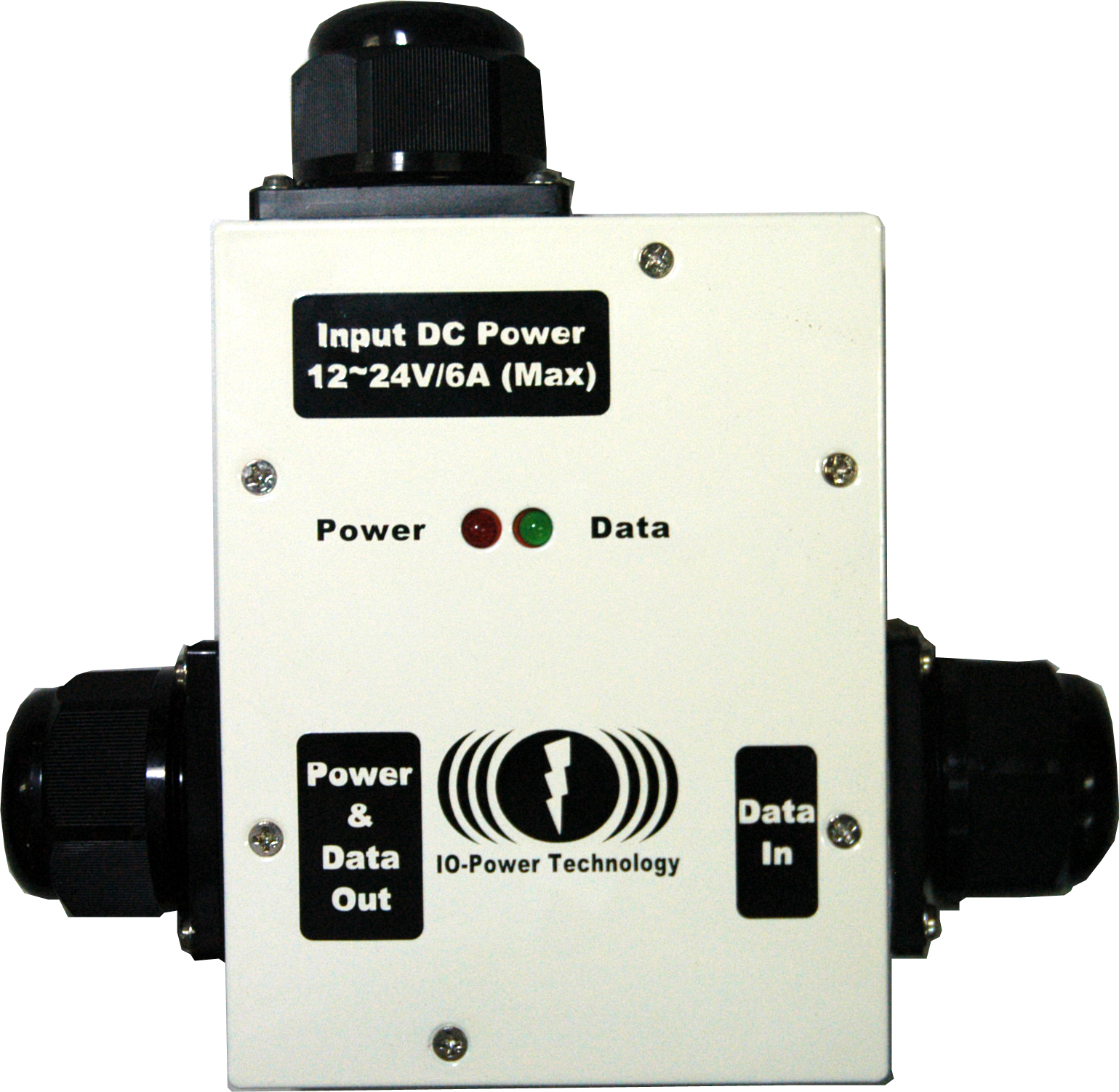

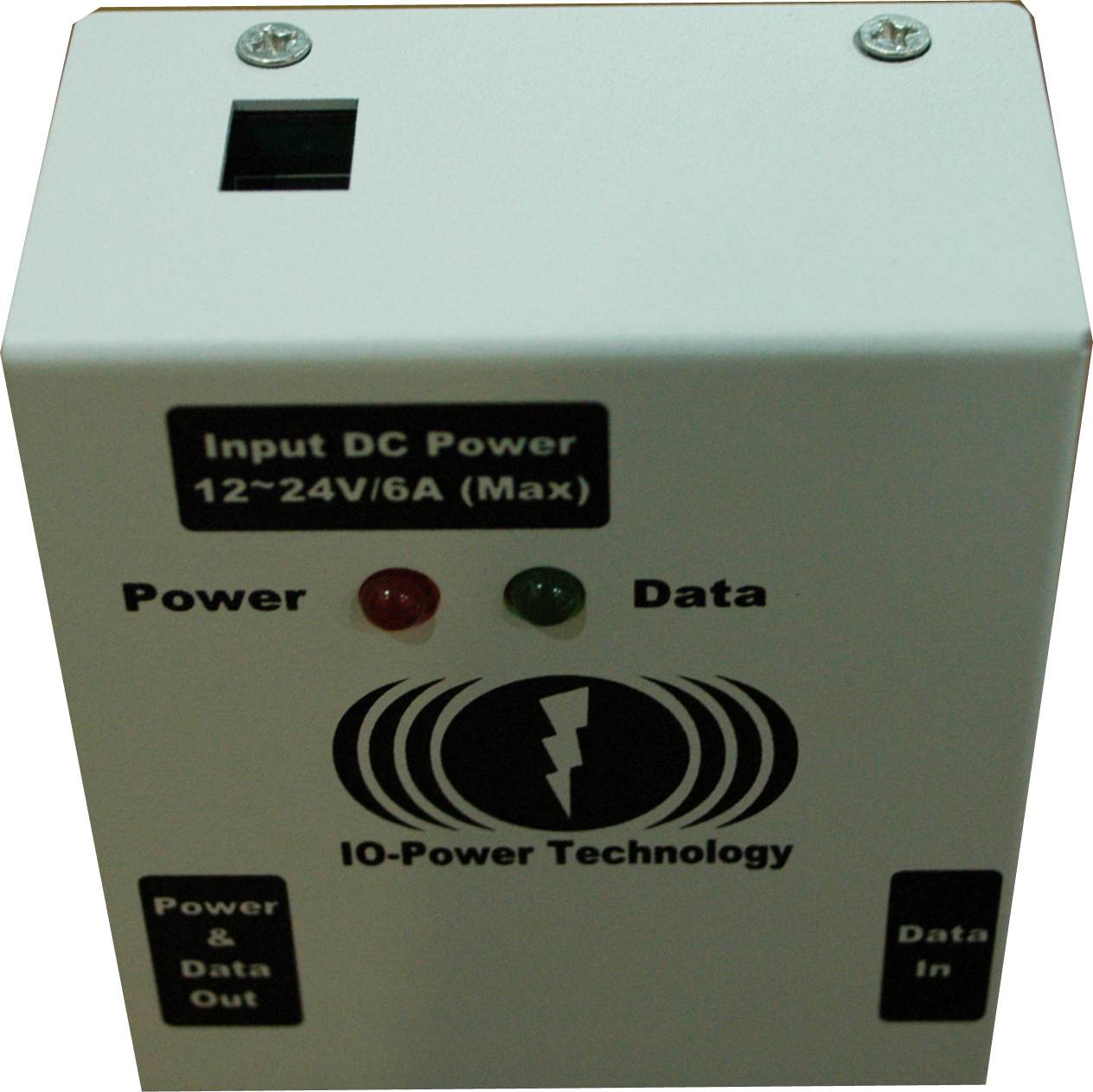

乙太網路直流供電器採用工業級的鐵金屬散熱防護外殼與防水防塵達到IP67的機構設計及耐燃耐高低溫的束線頭，以應付室外-40°C ~
+60°C嚴酷的環境溫度考驗，讓室外系統仍能日夜安全且穩定的正常運作。
勁電DPOE-PSP1248-OA系列採取相容於IEEE 802.3af與IEEE
802.3at模式，特別增加輸出功率的乙太網供電設計(POE PASSIVE
INJECTOR)，最低輸出功率為18W，最高輸出功率為72W，以因應需透過乙太網路供電的各式不同大小功耗需求的負載設備使用，舉凡是室外無線設備、室外監控攝影機、室外緊急救援系統、室外移動電源供應系統、室外錄影監控安全系統、公共區域指示招牌系統、室外收費營運紀錄系統、金融機構室外安全防護系統、電梯安全錄影監控系統、消防安全系統…等，都非常適合使用。
乙太網路直流供電器採用相容於IEEE
802.3at標準的1000Mbps (1GiGa) 網路傳輸率設計，自動偵測負載設備的網路埠傳輸對應，可應用於IEEE 802.3af
100Mbps乙太網路供電埠與IEEE 802.3at 1000Mbps乙太網路供電埠。

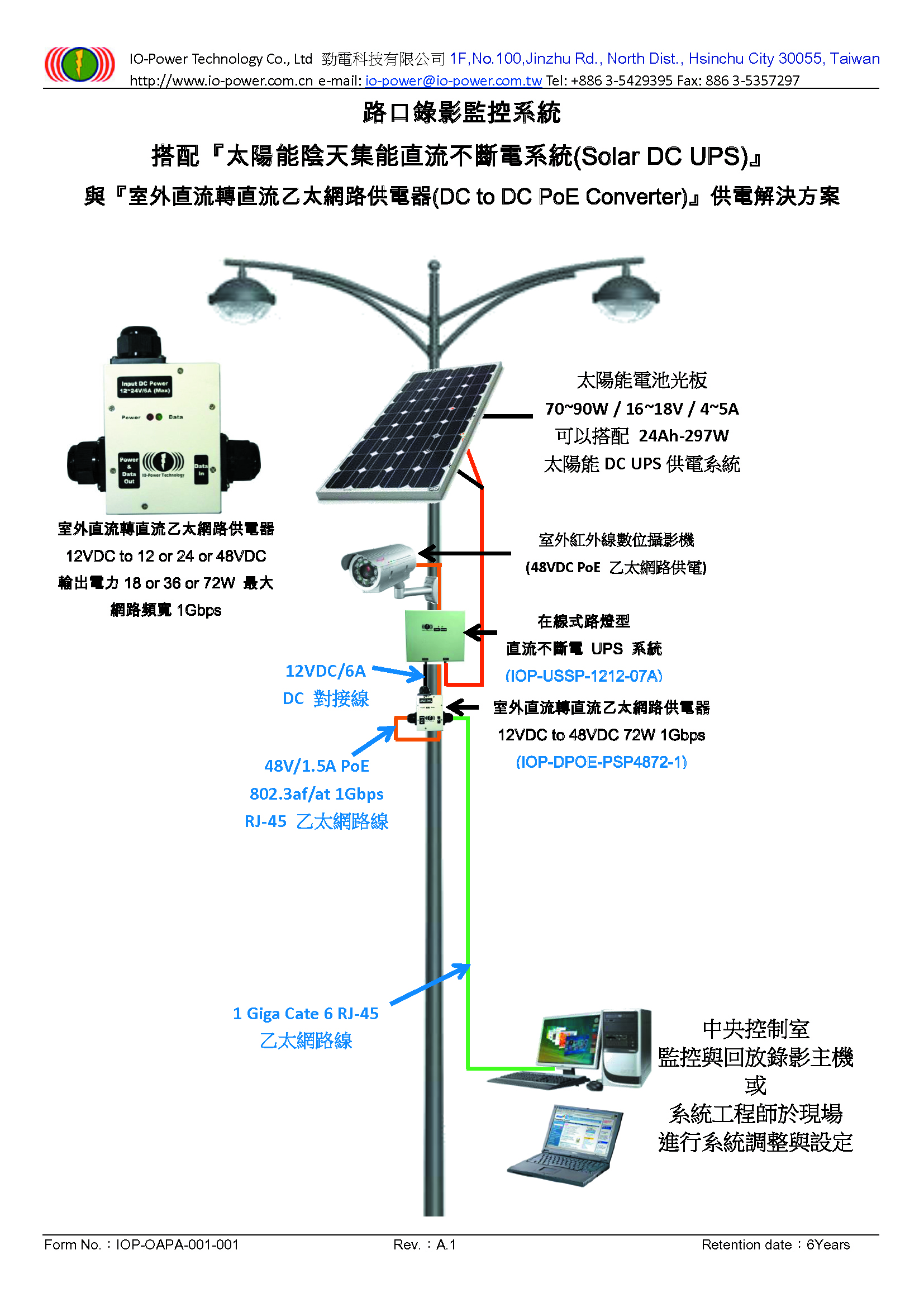

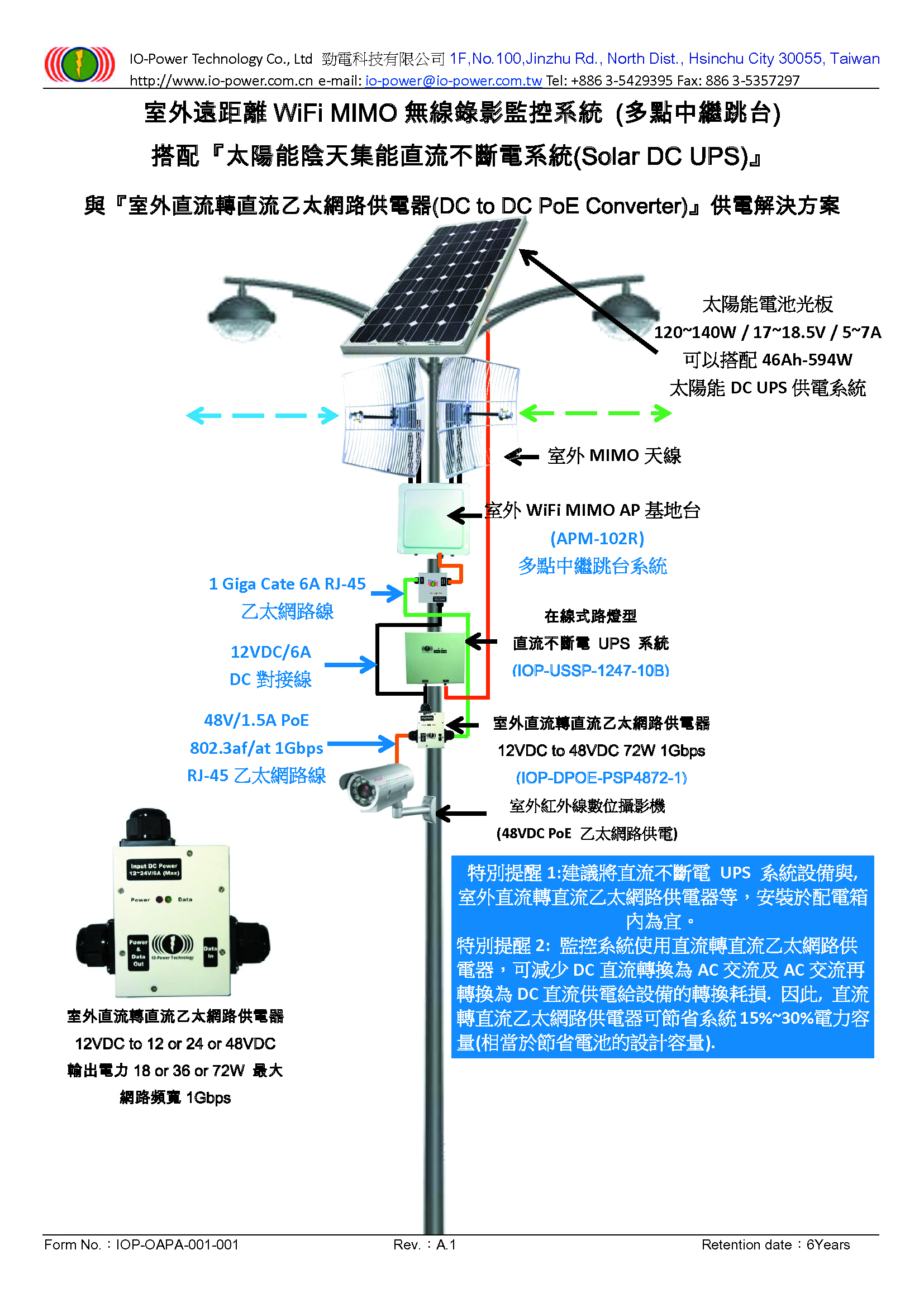

勁電DPOE-PSP1248-OA系列以12~24V(09~28V)直流輸入電源為主要設計創意，有別於一般AC交流輸入電源模式，可完整搭配以DC直流為主的供電變壓器或供電系統，例如12~24VDC變壓器、12~24VDC不斷電系統、12~24VDC太陽能不斷電系統、12~24VDC風力不斷電系統、一般12~24VDC供電系統等。
勁電DPOE-PSP1248-OA系列也可以做為電壓升壓使用(限大功率型)。當你輸入12VDC
直流電源後，將會升壓到24VDC或36VDC或48VDC直流電源，最大輸出電流可達1.5A安培。只須將輸出於網路電源的第4與第5條網線綑綁成為正極(+)，再將第7與第8條網線綑綁成為負極(-)，就可輸出24VDC或48VDC直流電源。(第4條為藍色網線、第5條為藍白色網線、第7條為白棕色網線、第8條為棕色網線)
針對以標準的IEEE
802.3at乙太網路設計的負載設備需求(透過晶片互相溝通協議，並提供最大30W與1Gbps頻寬方式)，勁電DPOE-PSP1248-OA系列也可以透過調整，已提供對應標準的IEEE
802.3at受電端設備需求。
IOP-DPOE-PSP1248-OA系列技術規格
|
型號 |
DPOE-PSP1218-1 |
DPOE-PSP2436-1 |
DPOE-PSP3654-1 |
DPOE-PSP4872-1 |
DPOE-PSP4830-1 |
|
透過跳Jumper方式更改Standard標準型或Passive大功率型的運作供電模式
(更改輸出電壓為12VDC-18W /24VDC-36W /36VDC-54W
/48VDC-72W) |
|
室外PoE乙太網路
大功率與標準供電
工業級鐵金屬殼
IP 67 |
|
|
輸入直流電壓** |
12~24VDC (28V Max) |
|
輸入直流電流 |
12~24VDC 6A Max |
|
輸出PoE直流電壓 |
12VDC |
24VDC |
36VDC |
48VDC |
48VDC |
|
輸出直流電流 |
標準型 PoE模式:0.6A
Max
大功率型 PoE 模式: 1A
/ 瞬間1.5A Max |
|
輸出電力 |
12W / 瞬間18W
Max |
24W / 瞬間36W
Max |
36W / 瞬間54W
Max |
48W / 瞬間72W
Max |
30W Max |
|
乙太網路Pin針對應 |
標準型 PoE模式:
電源+數據埠 PIN
是 1 ~ 8
大功率型 PoE 模式:
電源PIN 是 4 & 5
(+) / 7 & 8 (-) |
|
乙太網路規格 |
大功率型 PoE 模式:相容於IEEE802.3
/ 802.3u / 802.3af / 802.3at
標準型 PoE模式:相容於IEEE802.3
/ 802.3u / 標準的802.3af /標準的802.3at
|
|
乙太網路埠傳輸率 |
10/100/1000Mbps (1Gbps)
自動偵測 |
|
可外接乙太網路規格 |
RJ-45 Cat.5 / Cat.5e /
Cat.6 / Cat.7~ |
|
系統轉換效率 |
95%~ |
|
保護措施 |
自動偵測乙太網路連線傳輸率頻寬10/100/1000Mbps
輸入電壓過高壓保護
輸入電流超載保護
放電電流超載保護
輸入電源極性反接保護
DC Port端防突波保護達600W
Ethernet Port端提供第二道防雷擊與突波衝擊保護，規格提升到10KA
(1萬安培) @ 8/20μs (2020新增功能) |
|
工業級機殼 |
密閉鐵金屬散熱機殼
耐燃耐高低溫IP67防水接頭 |
|
連接端點類型 |
輸入直流電源: 9~28VDC Max DC
Jack Female with LED燈
輸出電源+資料埠:RJ-45 Port
輸入資料埠:RJ-45 Port |
|
LED 燈顯示 |
輸入直流電源: 紅色LED燈恒亮
輸出PoE直流電源:標準802.3at模式--綠色LED燈恒亮
輸出PoE直流電源:非標準Passive模式--綠色LED燈不會亮 |
|
運作溫度 |
-40°C
~ +70°C (使用或儲存於-40°C環境，請務必事先告知，相關配件與線材需更換；建議將設備裝於配電箱內。) |
|
儲存溫度 |
-40°C
~ +70°C (使用或儲存於-40°C環境，請務必事先告知，相關配件與線材需更換；建議將設備裝於配電箱內。) |
|
濕度 |
10~95%RH |
|
尺寸大小 |
155mm(L)x152mm(W)x42mm(H) |
|
重量 |
0.5Kg |
|
防水防塵等級 |
IP67 |
|
安規認證 |
CE FCC |
|
安裝固定方式 |
1.燈杆與立杆固定方式
2.牆面固定方式 |
|
保固期 |
24 個月 |
| |
|
|
|
|
|
|
** 輸入24VDC,僅能輸出24V/36V/48VDC
PoE供電 **
產品規格內容變更，不另行通知，購買前請與代理商或經銷商諮詢產品最新規格資料
IOP-DPOE-PSP1248-OB系列技術規格
|
型號 |
DPOE-PSP1218-2 |
DPOE-PSP2436-2 |
DPOE-PSP3654-2 |
DPOE-PSP4872-2 |
|
跳Jumper更改輸出電壓 |
透過跳Jumper方式更改輸出電壓為12VDC-18W
/24VDC-36W /36VDC-54W /48VDC-72W |
|
室外PoE 乙太網路
大功率供電
工業級鐵金屬殼
IP 67 |
|
|
輸入直流電壓** |
12~24VDC (28V Max) |
|
輸入直流電流 |
12~24VDC 6A Max |
|
輸出PoE直流電壓 |
12VDC |
24VDC |
36VDC |
48VDC |
|
輸出直流電流 |
1A / 瞬間1.5A
Max |
|
輸出電力 |
12W / 瞬間18W
Max |
24W / 瞬間36W
Max |
36W / 瞬間54W
Max |
48W / 瞬間72W
Max |
|
乙太網路Pin針對應 |
Passive大功率型:
電源PIN 是 4 & 5
(+) / 7 & 8 (-) |
|
乙太網路規格 |
相容於IEEE802.3 / 802.3u /
802.3af / 802.3at PoE Passive |
|
乙太網路埠傳輸率 |
10/100/1000Mbps (1Gbps) |
|
可外接乙太網路規格 |
RJ-45 Cat.5 / Cat.5e /
Cat.6 / Cat.7~ |
|
系統轉換效率 |
95%~ |
|
保護措施 |
自動偵測乙太網路連線傳輸率頻寬10/100/1000Mbps
輸入電壓過高壓保護
輸入電流超載保護
放電電流超載保護
輸入電源極性反接保護
DC Port端防突波保護達600W
Ethernet Port端提供第二道防雷擊與突波衝擊保護，規格提升到10KA
(1萬安培) @ 8/20μs (2020新增功能) |
|
工業級機殼 |
密閉鐵金屬散熱機殼
耐燃耐高低溫IP67防水接頭 |
|
連接端點類型 |
輸入直流電源: 9~28VDC Max DC
Jack Female with LED燈
輸出電源+資料埠:RJ-45 Port
輸入資料埠:RJ-45 Port |
|
LED 燈顯示 |
輸入直流電源: 紅色LED燈恆亮
輸出PoE直流電源:非標準Passive模式--綠色LED燈不會亮 |
|
運作溫度 |
-40°C
~ +70°C (使用或儲存於
-40°C環境，請務必事先告知，相關配件與線材需更換；建議將設備裝於配電箱內。) |
|
儲存溫度 |
-40°C
~ +70°C (使用或儲存於
-40°C環境，請務必事先告知，相關配件與線材需更換；建議將設備裝於配電箱內。) |
|
濕度 |
10~95%RH |
|
尺寸大小 |
155mm(L) x 152mm(W) x 42mm(H) |
|
重量 |
0.5Kg |
|
防水防塵等級 |
IP67 |
|
安規認證 |
CE FCC |
|
安裝固定方式 |
1.燈桿與立桿固定方式
2.牆面固定方式 |
|
保固期 |
24 個月 |
| |
|
|
|
|
|
** 輸入24VDC,僅能輸出24V/36V/48VDC
PoE供電 **
產品規格內容變更，不另行通知，購買前請與代理商或經銷商諮詢產品最新規格資料
|
