IOP-DAPS-I3O18A-1 IOP-DAPS-I3O18A-2
輸入直流12~24Vdc * 3組

並聯3組電源

輸出12~24Vdc 6A (8A瞬間最大)

輸入直流12~48Vdc * 3組

並聯3組電源

輸出12~48Vdc 6A (8A瞬間最大)

輸入直流電壓:12~24VDC (28V Max) 輸入直流電壓:12~48VDC (56V Max)
輸入直流電流:建議6A以上 輸入直流電流:建議6A以上
輸出12~24Vdc / 6A安培(8A瞬間最大)

 --最大輸出24Vdc 144W

輸出12~48Vdc / 6A安培(8A瞬間最大)

 --最大輸出48Vdc 288W

專為太陽能系統與不斷電系統及電池並聯運作保護所設計
產品型錄 產品型錄 新發表!!

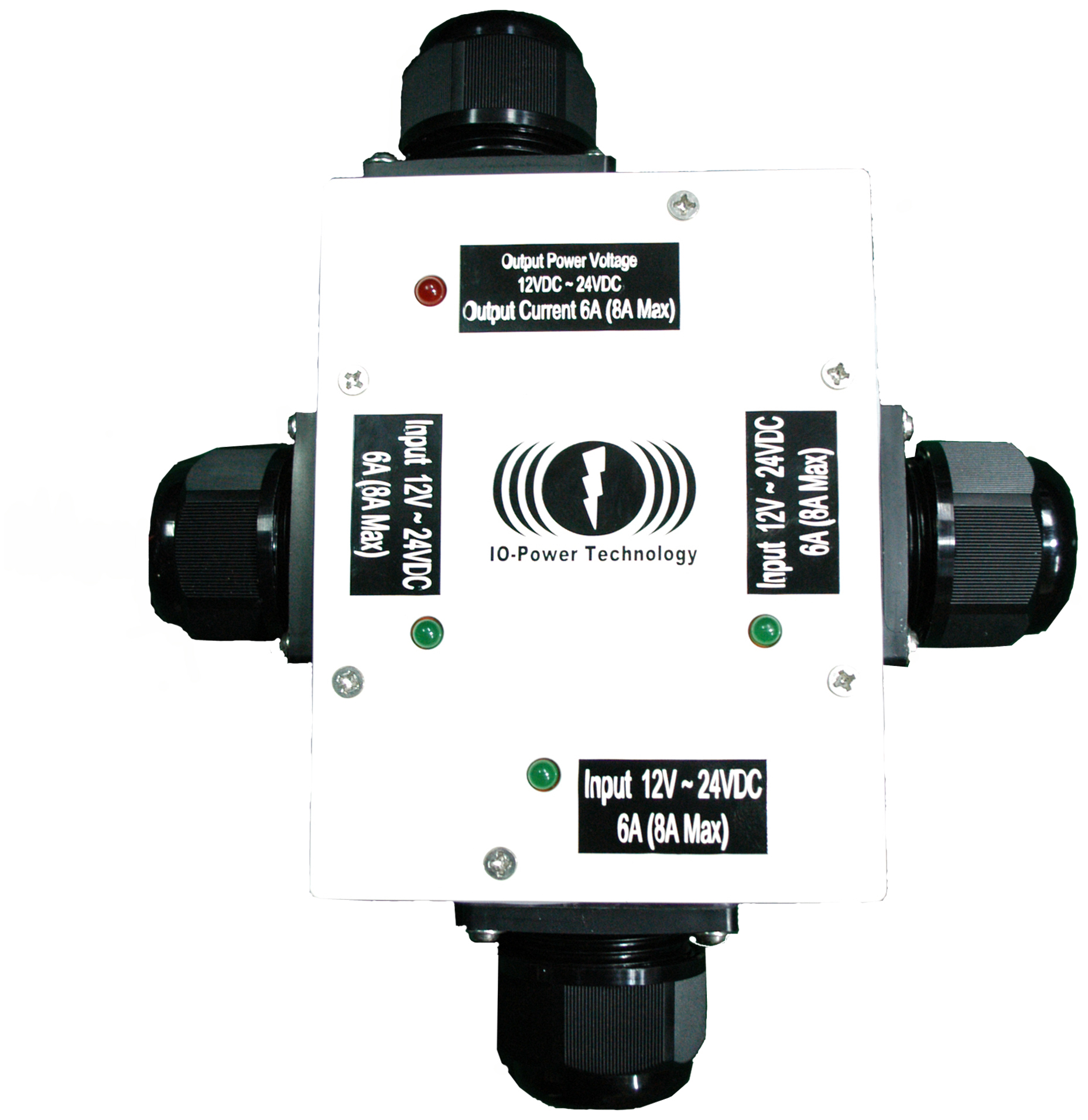

勁電科技 IOP-DAPS-I3O18A-1

室外自動選擇電源導入器:12~24VDC

Outdoor Auto Power Selector

透過多種電力來源的整合技術,對室外直流不斷電系統進行充電

<< 高效率太陽能併聯發電系統--指定專業搭配使用>>



勁電IOP-DAPS-I3O18A-1是一款整合多種電力來源,對太陽能直流或是室外直流不斷電系統,進行多電源充電解決方案的電源導入器,採用3組獨立輸入直流電源接點模式,達到多種電力的選擇與整合方式,以避免單一電力來源中斷時,就喪失充電能力,具備多重的並聯備援電力的解決方案。例如:1:市電直流電源入電, 2:太陽能電源入電, 3:風力電源入電;當市電停電時,還有太陽能與風力電源可以對室外直流不斷電系統進行充電。

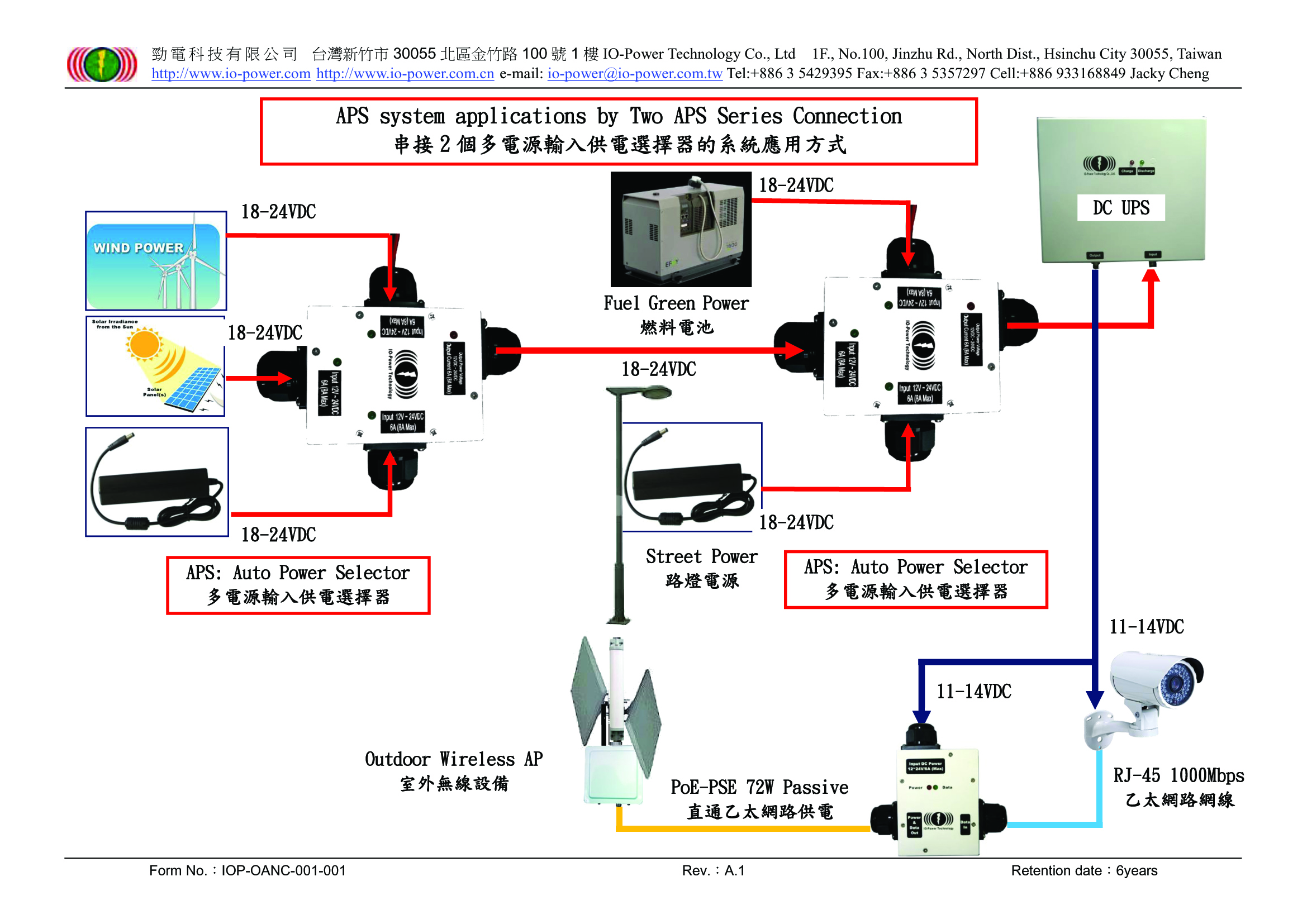

勁電IOP-DAPS-I3O18A-1的自動選擇電源導入器,具備擴充串接系統架構運作能力,因此可以串接2個自動選擇電源導入器,達到具備5種不同電源導入模式,幾乎可以達到100%的不中斷供電的系統能力,特別適合應用於下列系統的需求:

1. 不可以停止供電的運作系統

2. 不可以停止監控錄影系統

3. 不可以停止偵測紀錄的運作系統

4. 不可以停止資料傳輸的系統

5. 其他特殊要求系統

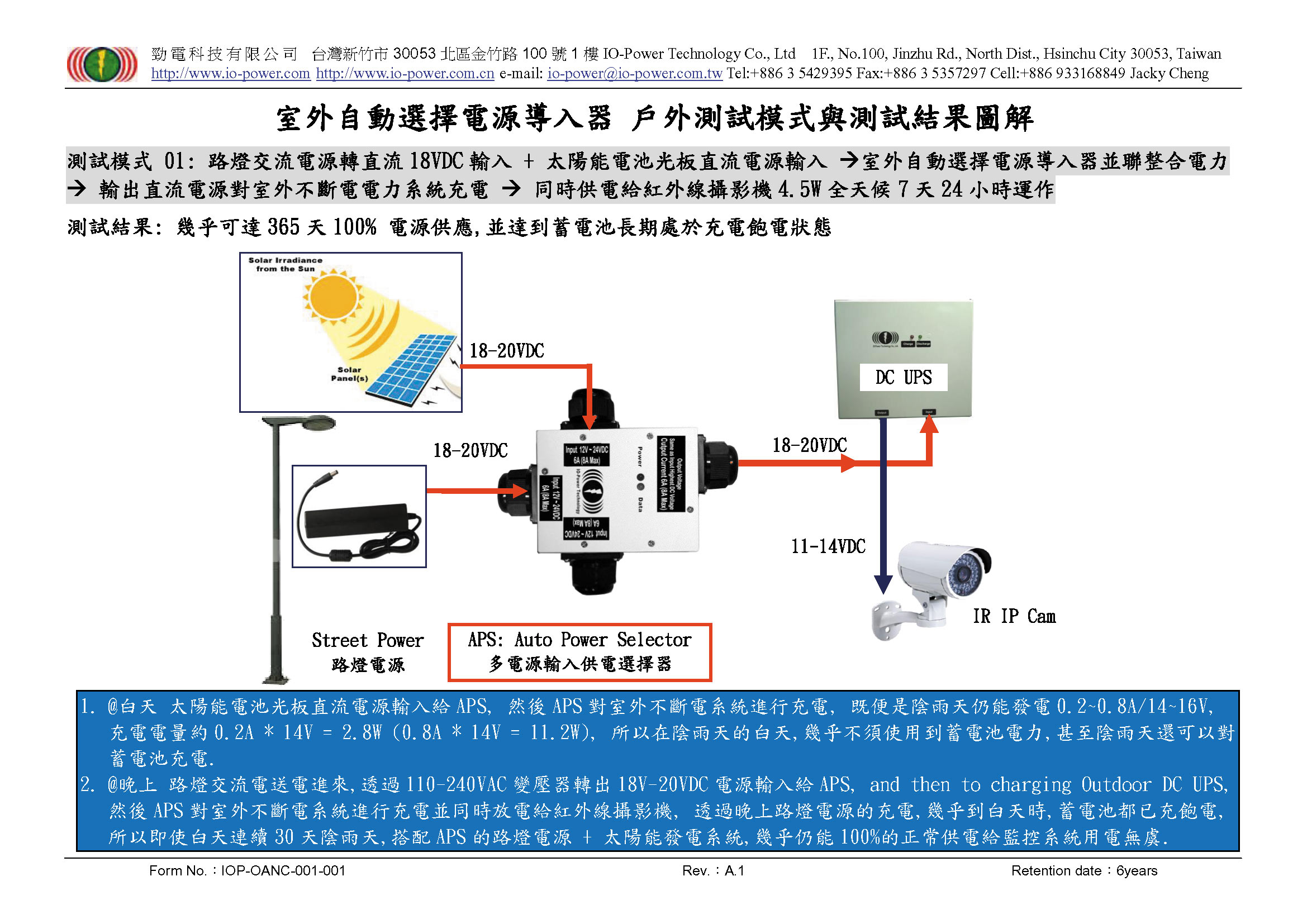

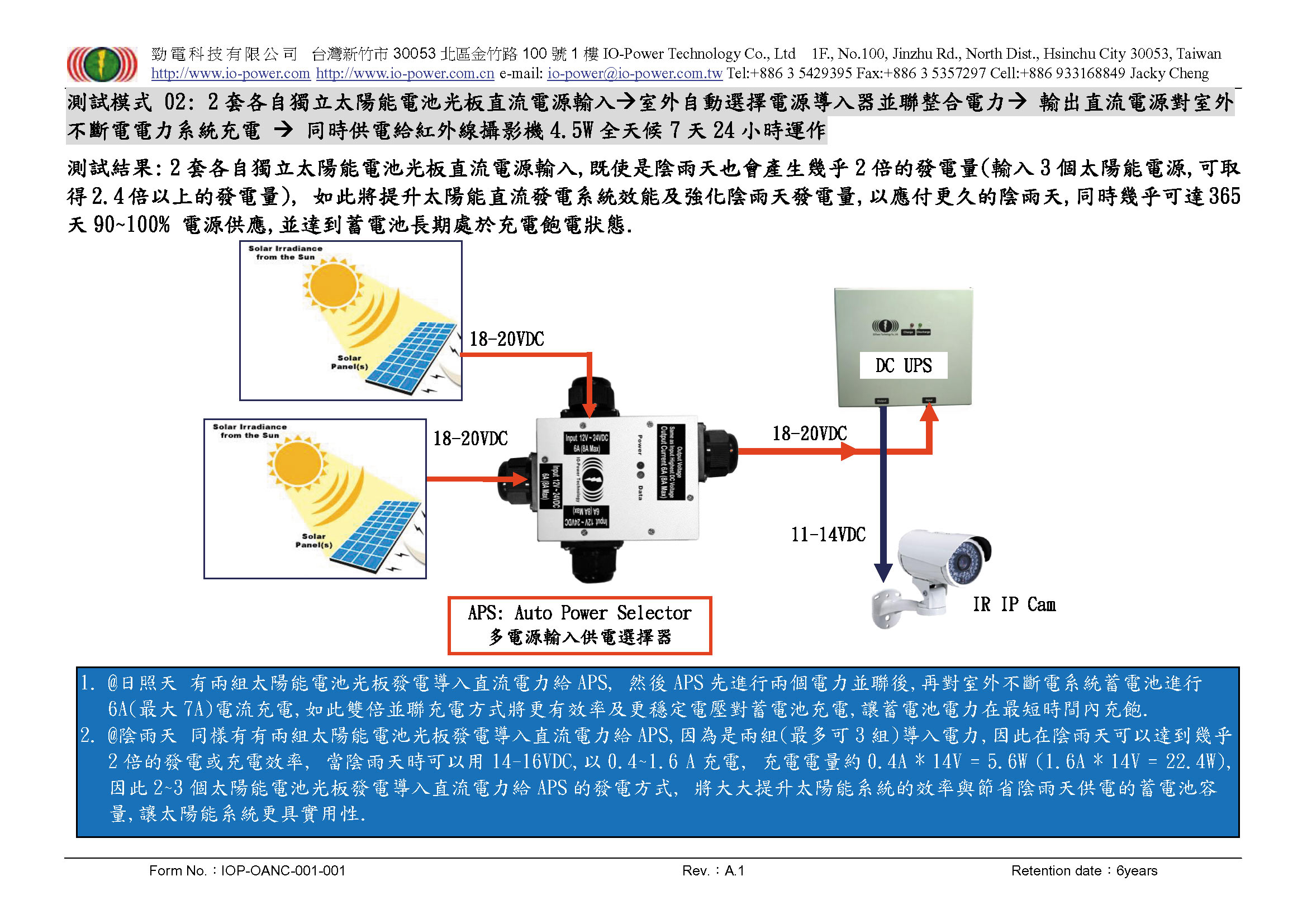

   自動選擇電源導入器若搭配太陽能電池光板的室外供電系統,具備有幾個特點:

a. 增加充電電流量,特別是在陰雨天的情況下,增加的充電電流量可達1.6 ~ 2.4倍,所產出的電力可直接供電給負載設備,甚至還可多出來電力隊電池充電,因此可大幅減低負載設備對電池的耗電。

b. 穩定充電電流量,在冬天的日照強度較弱情況下,自動選擇電源導入器可以取得較穩定的充電電流,可以達到冬天發電更有效率。

c. 平均分散充電電流,在夏天的日照強度較強情況下,自動選擇電源導入器可以取得平均分散充電電流的效果,達到充電電路系統的穩定與穩定充電效果。

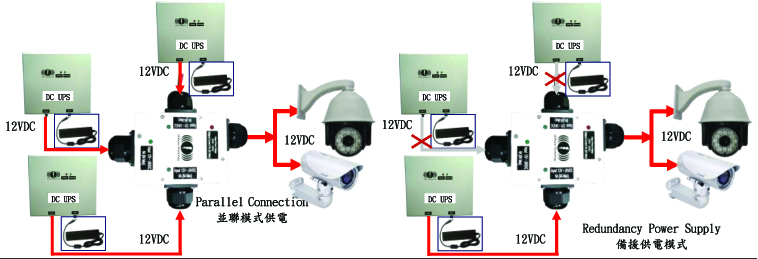

    勁電IOP-DAPS-I3O18A-1的自動選擇電源導入器,運作時會依據電壓高低與供電穩定度及自動偵測電源等因子,自動選擇同時導入電源。因此,不同的電力來源輸入會自動選擇最佳的供電源,成為第一個主要供電對象,其他的電力來源仍會分擔部分供電;當主要電力來源變弱或停止供電,其他的電力來源會自動的擔負起供電的主要角色。

    IOP-DAPS-I3O18A-1的自動選擇電源導入器,設計輸入電流最大可承受8A @ 12VDC,輸出最大電流8A @ 24VDC的電子電路系統,具備輸入/輸出電壓與電流等供電系統的保護功能,並設計各自獨立短路保護與極性接反保護及防雷擊突波衝擊保護(30V 1500W),達到多種電源導入使用的安全性要求。

    強化的耐撞金屬外殼與IP67防水防塵設計及可承受 -40 ~ +70℃的產品溫度設計,即便是放置於日照高溫的車內環境,仍能正常穩定的工作。

 IOP-DAPS-I3O18A-1技術規格

型號

IOP-DAPS-I3O18A-1



室外自動選擇電源導入器

Auto Power Selector

(APS)



工業級鐵金屬殼

IP 67



輸入直流電壓

12~24VDC (30V Max)

輸入直流電流

12VDC 6A (8A Max) / 24VDC 6A (8A Max)

輸出DC直流電壓

12~24VDC

輸出DC直流電流

6A (8A Max)

輸出電力

72W ~ 144W Max

輸入電源接頭

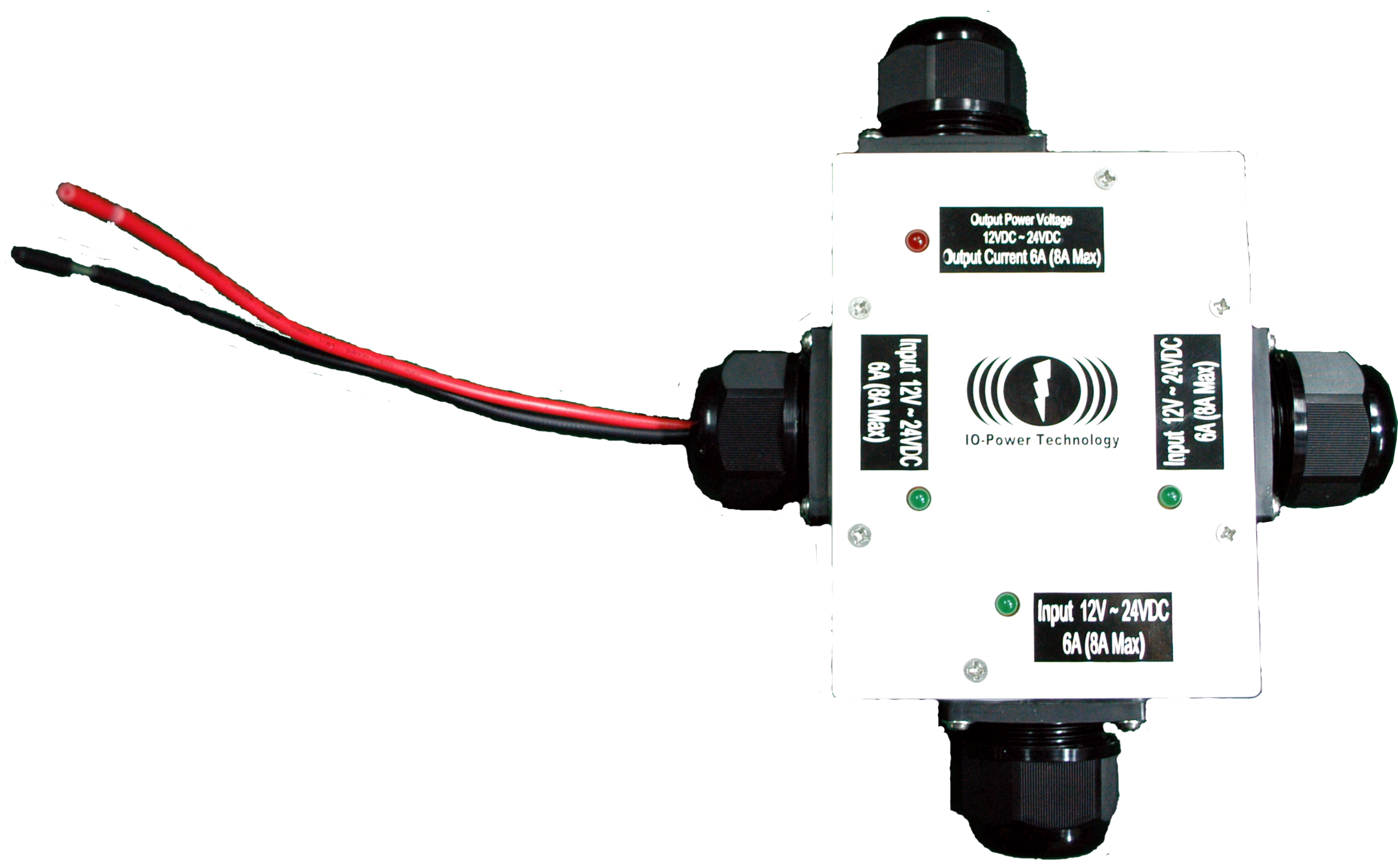

DC Jack Connector * 2 & 正負極裸電源線 (+ & - Bare Power Line)

輸出電源接頭

DC Jack Connector 5.1mm/2.1mm

系統轉換效率

95%~

電力運作方式

並聯方式供電
具備串接擴充輸入電源數量

電源選擇方式

自動選擇最大電壓為主電力
其他電壓電力成為輔助電力
自動備援電力承載切換
自動電流分配取電
具備多重的並聯備援電力的解決功能

保護措施

輸入電流過載保護
輸入過高電壓保護
短路保護
輸入電源極性反接保護
防雷擊突波衝擊保護
(30V 1500W)

工業級機殼

密閉鐵金屬散熱機殼
耐燃耐高低溫IP67防水接頭

連接端點類型

輸入直流電源: 12~24VDC 6A 8AMax, DC Jack & 正負極裸電源線(+ & - Bare Power Line)
輸出直流電源
: 12~24VDC 6A 8AMax, DC Jack

LED 燈顯示

輸入直流電源: 3顆綠色LED
輸出直流電源: 1顆紅色LED

運作溫度

-40°C ~ +70°C (使用或儲存於 -40°C環境,請務必事先告知,相關配件與線材需更換;建議將設備裝於配電箱內。)

儲存溫度

-40°C ~ +70°C (使用或儲存於 -40°C環境,請務必事先告知,相關配件與線材需更換。)

濕度

10~95%RH

尺寸大小

185mm(L) x 165mm(W) x 45mm(H)

重量

1Kg

防水防塵等級

IP67

安規認證

CE FCC認證中

安裝固定方式

1.燈桿與立桿固定方式
2.
牆面固定方式

保固期

12 個月

產品規格內容變更,不另行通知,購買前請與代理商或經銷商諮詢產品最新規格資料
