IO-Power 車載專用大功耗大電流超長效大電池容量型在線式不中斷運作升壓穩電電力系統 Automobile_Vehicle Power System_USMC_12V0712_12V1224_12V3556


勁電科技USMC-12V0206-II系列	勁電科技USMC-12V0712-II系列	勁電科技USMC-12V1224-OA系列	勁電科技USMC-12V3556-OA系列
車載專用快充電型	車載專用大功耗型	車載專用大電流超長效型	車載專用大電流大電池容量型
在線式不中斷運作升壓穩電電力系統	在線式不中斷運作升壓穩電電力系統	在線式不中斷運作升壓穩電電力系統	在線式不中斷運作升壓穩電電力系統

	產品圖	產品型錄	操作手冊	其他

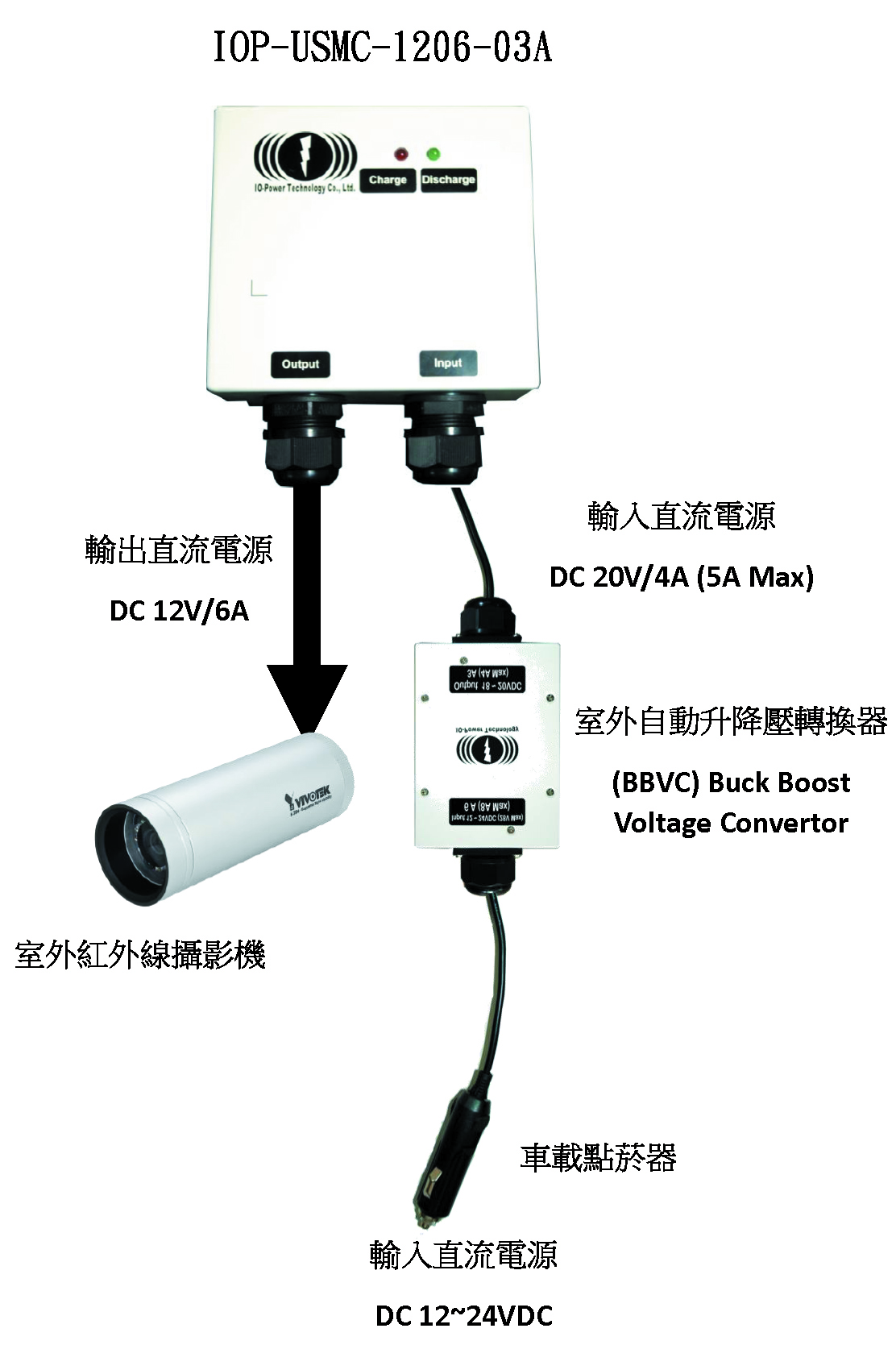

勁電科技 USMC-12V0712-II系列	下載	下載	下載	下載
車載專用快充電型
在線式不中斷運作升壓穩電電力系統

IOP-USMC-12V0206-II系列技術規格

型號	USMC-1202-01A	USMC-1204-02A	USMC-1206-03A
車載耐高溫型耐高低溫防腐蝕束線頭金屬防導電散熱殼 IP 67等級
內建磷酸鋰鐵電池電力容量	29WH (2.3Ah@12.8V)	55WH (4.3Ah@12.8V)	74WH (5.8Ah@12.8V)
UPS標示容量 (直流功率因數為1)	174VA	330VA	444VA
最大輸出瓦數 (保護電池壽命設計)	75W/H	75W/H	75W/H
UPS緊急可供電時間	0.3小時以上 @耗電75W/H	0.7小時以上 @耗電75W/H	0.9小時以上 @耗電75W/H
快速充飽DC UPS電池時間	1小時 @3.5A充電	1.5小時 @3.5A充電	2小時 @3.5A充電

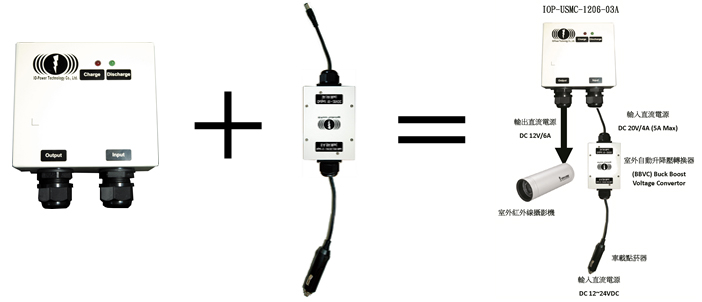

車載直流自動升降電壓轉換器經DC UPS系統輸出直流電壓/電流	透過車載點菸器或車輛發電迴路，輸入直流12~28V電壓/ 6A 電流(8A 最大)，經自動升降電壓轉換器(BBVC)輸出20VDC / 4A (5A最大)，對DC UPS電源系統進行充電輸出直流電壓/電流:12VDC / 6A
可外接負載電壓	DC 11.7V~14.2V +-3%
可外接負載電流	3.5A (最大6A約75W/H左右)
電池標準充電電壓	13.8V~14.2V +-3% Max
電池標準充電電流	3A
系統轉換效率	95%
強化保護措施與特殊運作功能設計	l 在線式運作中系統停電不中斷營運 (監視器系統不會黑畫面) l MCU微處理器啟動後，自動偵測充電與放電等系統運作正常狀態保護 l 自動偵測電池狀態並進行異常電壓或故障電池或電池老化的異常充電保護 l 具備開殼偵測的防破壞紀錄與RS-485訊號報警機制(選配功能) l 具備溫度偵測紀錄與讀取功能機制 l 具備過低溫度(@ -35°C)與過高溫度(@ +75°C)的安全保護機制(請參考備註3 & 備註4) l 特別設計電池循環壽命定義與紀錄及控制機制(選配功能) l 具備RS-485輸出輸入介面，可提升進行即時遠端遙控管理控制(選配功能) l 具備系統運作狀態紀錄功能 l 支援工業級MODBUS通訊協定(允許PLC可編程邏輯控制) l 輸入電源過電壓保護 l 輸入電源過電流保護 l 輸入正負極的極性接反保護 l 輸入端短路狀態保護 l 輸入端防雷擊或電源突波等保護達1300W l 電池充飽電後，輸入端電源直接供電給負載端，達到最大輸出電力，同時可避免造成對電池的過充電保護 l 電池系統的智慧充電保護及涓流充電功能 l 輸出電源限電壓保護 l 輸出電源限電流保護 l 輸出正負極的極性接反保護 l 輸出端短路狀態保護 l 輸出端防雷擊或電源突波等保護達1300W l 電池放電電壓低於12.8V時，MCU微處理器自動啟動進入電池低壓放電警示狀態 l 電池放電低於11.7V，MCU微處理器自動停止放電，進入電池低壓保護狀態 l 電池電壓低於11.2V，MCU微處理器進入休眠保護狀態 l 電池低電壓狀態的靜態超低功耗保護 l 當輸入電源後，MCU微處理器自動啟動甦醒運作機制 l 電池低電壓保護後的重新啟動電池放電，特別設計放電電壓保護功能 l 大負載情況下的放電，電池具備補充支援供電運作模式 l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備車載的點菸器連接充電介面與保護供電(內含保險絲) l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備升降壓、定壓、穩壓的供電保護效果 l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備多一道過電壓與過電流及防雷擊或電源突波保護(30V 1500W) l 搭配車載專用的自動升降電壓轉換器(BBVC)，可做為車載直流18-20VDC的供電器，對筆記型電腦或設備進行臨時充電 l 特別設計『自動偵測治癒恢復運作功能』，解決因錯誤使用導致異常狀態的故障排除機制
支援電池類型	磷酸鋰鐵電池 (C-LiFePO4 Lithium Batteries) 鉛酸電池或鋰電池或其他類電池，可以客製化修改對應(選配功能)
電池安全防護	採用卸壓式防爆電池設計
可內建電池容量範圍	1.2Ah @ 12.8V (14WH) ~ 8.7Ah @ 12.8V (111WH)
電池充電模式	CC/CV MCU自動充電模式控制
電池充電電壓	14.2V +- 3%
電池涓流浮充電壓	13.8V +- 3%
電池終止放電電壓	11.7V +- 3%
電池恢復放電電壓	12.8V +- 3%
最大充電電流	4A
最大放電電流	6A (直接使用磷酸鋰鐵電池進行負載放電，最大放電電流6A約75W/H左右)
同時充放電最大放電電流	3A
同時充放電最大放電瓦數	40W/H，建議評估整體系統常態運作耗電量，需低於此瓦數為宜。
電池循環使用壽命 0.2C充電0.5C放電 (電池電容量使用後剩80%時，定義使用壽命既將終止)	@25°C 2000次 (@25°C 充放電800次後 93%以上容量，@25°C充放電1100次後 90%以上容量) @45°C 1600次 @50°C 1200次 @60°C 550次 @60°C 720次70%容量
工業級機殼及配件	密閉金屬鐵材質散熱機殼耐高低溫耐燃防腐蝕IP68防水接頭
連接端點類型	車載點菸器，輸入直流12~28V電壓/ 6A 電流(8A 最大) 輸出直流電: 12V DC Jack to DC Jack 接頭輸出輸入I/O介面: RS-485(選配功能)
運作溫度 (放電溫度)	-35°C ~ +75°C (含機殼的整機運作耐受溫度) -20°C ~ +60°C (不含產品機構，電池運作耐受溫度) +20 ~ +40°C:電池容量100% -10°C :電池容量 60% -20°C :電池容量 48%
充電溫度	-35°C ~ +75°C (含機殼整機運作)
儲存溫度	-35°C ~ +75°C，建議於+20°C ~ +30°C環境溫度存放。
濕度	10~95%RH
電池儲存時間	可儲存12個月(請每3個月充電1次,架設使用前，請先對產品充飽電)
尺寸大小	DC UPS : 125mm(L) x 110mm(W) x 150mm(H) ; BBVC : 195mm(L)x92mm(W)x48mm(H)
重量	1.2Kg + 0.5Kg(BBVC)	1.4Kg + 0.5Kg(BBVC)	1.6Kg + 0.5Kg(BBVC)
LED 燈號顯示	1.輸入交流電(轉直流電源):紅燈恆亮顯示，代表電池充飽電狀態。 2.輸入交流電(轉直流電源):紅燈每秒閃亮顯示，代表電池充電狀態中。 3.電池未充電中，12VDC設備的負載放電插入，放電綠燈恆亮顯示,若放電綠燈閃亮，代表電池處於低於12.8V +-3%的低壓放電,請進行充電作業;若未進行充電作業，等到電池放電的電壓低至11.7V +-3%,系統MCU微處理器將進入電池低壓保護狀態，放電綠燈將以熄滅燈號顯示。 4.電池同時充電中，12VDC設備的負載放電插入，放電綠燈恆亮顯示。 5.輸入交流電(轉直流電源):紅燈快速閃亮顯示，代表輸入電源或輸入端口或電池充電異常狀態，請儘速移除輸入電源端電源。 6.12VDC設備的負載放電插入:綠燈快速閃亮顯示，代表輸出電源或輸出端口或電池放電異常狀態，請儘速移除輸出電源端接頭。備註1:當系統啟動異常警示狀態，請儘速移除造成異常原因；當排除異常狀況後，只需重新開關輸入電源或插拔輸入電源，紅色LED燈號會恢復每秒閃動一次的充電狀態，就可以解除大部分異常警示狀態，讓系統重新正常運作。備註2:當臨時異常的使用或異常運作發生，導致系統啟動異常警示狀態，特別設計自動3次偵測恢復機制，經每10秒重新偵測異常，來排除臨時的誤動作異常警示狀態。
防水防塵等級	IP67
安規認證	CE & FCC
安裝固定方式	1. 燈桿固定方式 2. 立桿固定方式 3. 牆面固定方式 4. DIN Rail (選配)
保固期	智慧型充放電控制主機板、防水機構殼體、周邊配件…等，提供2年保固服務。客製化磷酸鋰鐵電池 (C-LiFePO4 Lithium Batteries)，提供1年保固服務。

備註1: 電池電力容量+- 5%。

備註2: 產品規格內容變更，不另行通知，購買前請與代理商或經銷商諮詢產品最新規格資料。

備註3: 偵測溫度達到-30°C，啟動紅色LED過低溫警示，達到-35°C低溫，啟動停止系統運作，等溫度升回到-30°C以上，再恢復系統正常運作。

備註4: 偵測溫度達到+70°C，啟動紅色LED過高溫警示，達到+75°C高溫，啟動停止系統運作，等溫度降回到+70°C以下，再恢復系統正常運作。

	產品圖	產品型錄	操作手冊	其他

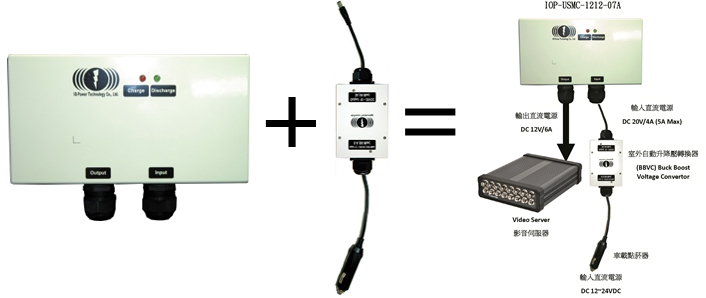

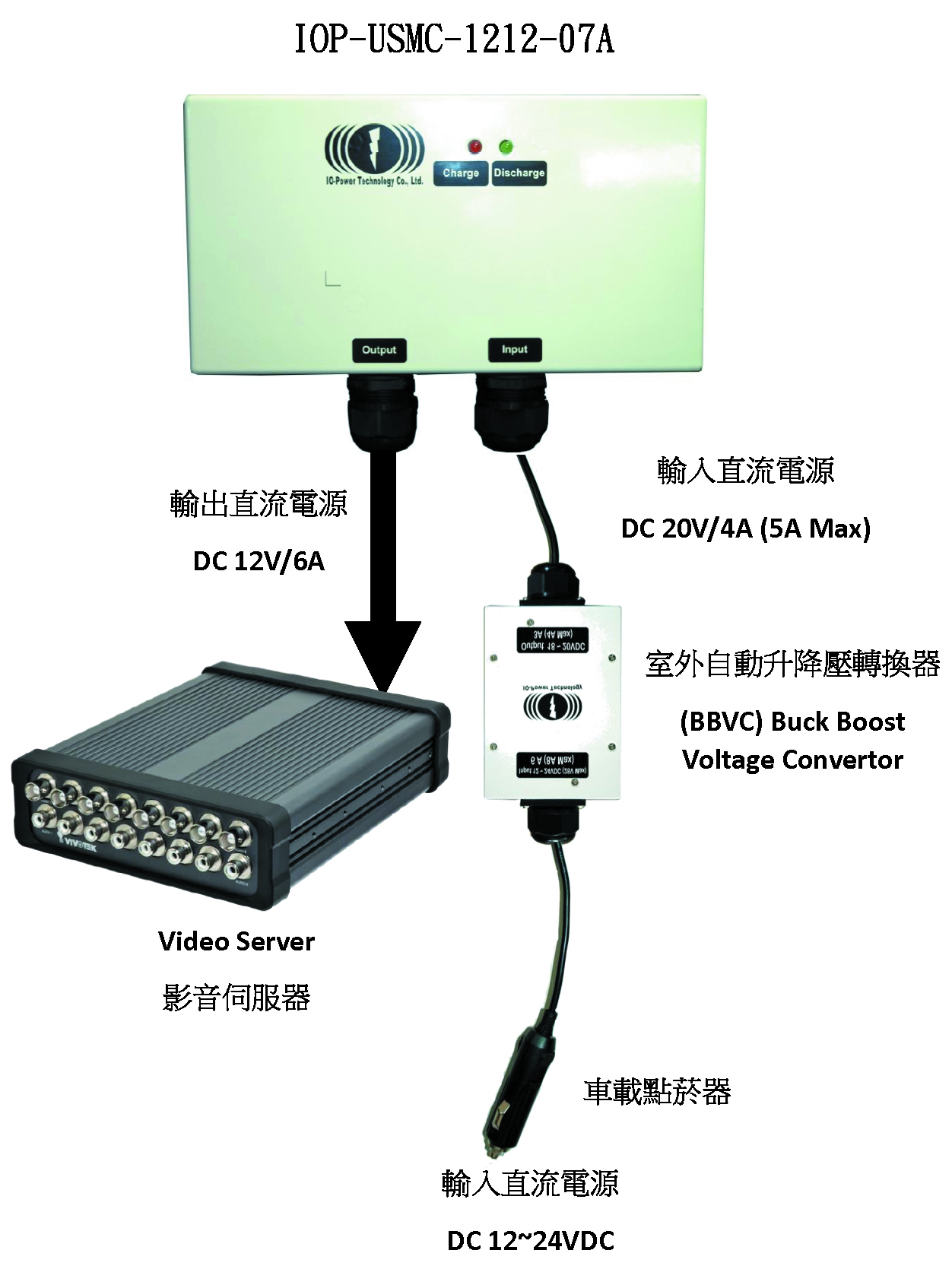

勁電科技 USMC-12V0712-II系列	下載	下載	下載	下載
車載專用大功耗型
在線式不中斷運作升壓穩電電力系統

IOP-USMC-12V0712-II系列技術規格

型號	USMC-1207-04A	USMC-1208-05A	USMC-1210-06A	USMC-1212-07A
車載耐高溫型耐高低溫防腐蝕束線頭金屬防導電散熱殼 IP 67等級
內建磷酸鋰鐵電池電力容量	88 WH (6.9Ah@12.8V)	103 WH (8.05Ah@12.8V)	117 WH (9.2Ah@12.8V)	148 WH (11.6Ah@12.8V)
UPS標示容量 (直流功率因數為1)	528VA	618VA	702VA	888VA
最大輸出瓦數 (保護電池壽命設計)	75W/H	75W/H	75W/H	75W/H
UPS緊急可供電時間	1小時以上 @耗電75W/H	1.3小時以 @耗電75W/H	1.5小時以上 @耗電75W/H	1.9小時以上 @耗電75W/H
快速充飽DC UPS電池時間	2.0小時 @3.5A充電	2.5小時 @3.5A充電	3.0小時 @3.5A充電	3.5小時 @3.5A充電
車載直流自動升降電壓轉換器經DC UPS系統輸出直流電壓/電流	透過車載點菸器或車輛發電迴路，輸入直流12~28V電壓/ 6A 電流(8A 最大)，經自動升降電壓轉換器(BBVC)輸出20VDC / 4A (5A最大)，對DC UPS電源系統進行充電輸出直流電壓/電流:12VDC / 6A
可外接負載電壓	DC 11.7V~14.2V +-3%
可外接負載電流	3.5A (最大6A約75W/H左右)
電池標準充電電壓	13.8V~14.2V +-3% Max
電池標準充電電流	4A
系統轉換效率	95%
強化保護措施與特殊運作功能設計	l 在線式運作中系統停電不中斷營運 (監視器系統不會黑畫面) l MCU微處理器啟動後，自動偵測充電與放電等系統運作正常狀態保護 l 自動偵測電池狀態並進行異常電壓或故障電池或電池老化的異常充電保護 l 具備開殼偵測的防破壞紀錄與RS-485訊號報警機制(選配功能) l 具備溫度偵測紀錄與讀取功能機制 l 具備過低溫度(@ -35°C)與過高溫度(@ +75°C)的安全保護機制(請參考備註3 & 備註4) l 特別設計電池循環壽命定義與紀錄及控制機制(選配功能) l 具備RS-485輸出輸入介面，可提升進行即時遠端遙控管理控制(選配功能) l 具備系統運作狀態紀錄功能 l 支援工業級MODBUS通訊協定(允許PLC可編程邏輯控制) l 輸入電源過電壓保護 l 輸入電源過電流保護 l 輸入正負極的極性接反保護 l 輸入端短路狀態保護 l 輸入端防雷擊或電源突波等保護達1300W l 電池充飽電後，輸入端電源直接供電給負載端，達到最大輸出電力，同時可避免造成對電池的過充電保護 l 電池系統的智慧充電保護及涓流充電功能 l 輸出電源限電壓保護 l 輸出電源限電流保護 l 輸出正負極的極性接反保護 l 輸出端短路狀態保護 l 輸出端防雷擊或電源突波等保護達1300W l 電池放電電壓低於12.8V時，MCU微處理器自動啟動進入電池低壓放電警示狀態 l 電池放電低於11.7V，MCU微處理器自動停止放電，進入電池低壓保護狀態 l 電池電壓低於11.2V，MCU微處理器進入休眠保護狀態 l 電池低電壓狀態的靜態超低功耗保護 l 當輸入電源後，MCU微處理器自動啟動甦醒運作機制 l 電池低電壓保護後的重新啟動電池放電，特別設計放電電壓保護功能 l 大負載情況下的放電，電池具備補充支援供電運作模式 l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備車載的點菸器連接充電介面與保護供電(內含保險絲) l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備升降壓、定壓、穩壓的供電保護效果 l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備多一道過電壓與過電流及防雷擊或電源突波保護(30V 1500W) l 搭配車載專用的自動升降電壓轉換器(BBVC)，可做為車載直流18-20VDC的供電器，對筆記型電腦或設備進行臨時充電 l 特別設計『自動偵測治癒恢復運作功能』，解決因錯誤使用導致異常狀態的故障排除機制
支援電池類型	磷酸鋰鐵電池 (C-LiFePO4 Lithium Batteries) 鉛酸電池或鋰電池或其他類電池，可以客製化修改對應(選配功能)
電池安全防護	採用卸壓式防爆電池設計
可內建電池容量範圍	6.9Ah @ 12.8V (88WH) ~ 14.5Ah @ 12.8V (185WH)
電池充電模式	CC/CV MCU自動充電模式控制
電池充電電壓	14.2V +- 3%
電池涓流浮充電壓	13.8V +- 3%
電池終止放電電壓	11.7V +- 3%
電池恢復放電電壓	12.8V +- 3%
最大充電電流	4A
最大放電電流	6A (直接使用磷酸鋰鐵電池進行負載放電，最大放電電流6A約75W/H左右)
同時充放電最大放電電流	4A
同時充放電最大放電瓦數	50W/H，建議評估整體系統常態運作耗電量，需低於此瓦數為宜。
電池循環使用壽命 0.2C充電0.5C放電 (電池電容量使用後剩80%時，定義使用壽命既將終止)	@25°C 2000次 (@25°C 充放電800次後 93%以上容量，@25°C充放電1100次後 90%以上容量) @45°C 1600次 @50°C 1200次 @60°C 550次 @60°C 720次70%容量
工業級機殼及配件	密閉金屬鐵材質散熱機殼耐高低溫耐燃防腐蝕IP68防水接頭
連接端點類型	車載點菸器，輸入直流12~28V電壓/ 6A 電流(8A 最大) 輸出直流電: 12V DC Jack to DC Jack 接頭輸出輸入I/O介面: RS-485(選配功能)
運作溫度 (放電溫度)	-35°C ~ +75°C (含機殼的整機運作耐受溫度) -20°C ~ +60°C (不含產品機構，電池運作耐受溫度) +20 ~ +40°C:電池容量100% -10°C :電池容量 60% -20°C :電池容量 48%
充電溫度	-35°C ~ +75°C (含機殼整機運作)
儲存溫度	-35°C ~ +75°C，建議於+20°C ~ +30°C環境溫度存放。
濕度	10~95%RH
電池儲存時間	可儲存12個月(請每3個月充電1次,架設使用前，請先對產品充飽電)
尺寸大小	DC UPS : 210(L) x 110(W) x 150mm(H); BBVC : 195mm(L)x92mm(W)x48mm(H)
重量	2.3Kg + 0.5Kg(BBVC)	2.5Kg + 0.5Kg(BBVC)	2.7Kg + 0.5Kg(BBVC)	2.9Kg + 0.5Kg(BBVC)
LED 燈號顯示	1.輸入交流電(轉直流電源):紅燈恆亮顯示，代表電池充飽電狀態。 2.輸入交流電(轉直流電源):紅燈每秒閃亮顯示，代表電池充電狀態中。 3.電池未充電中，12VDC設備的負載放電插入，放電綠燈恆亮顯示,若放電綠燈閃亮，代表電池處於低於12.8V +-3%的低壓放電,請進行充電作業;若未進行充電作業，等到電池放電的電壓低至11.7V +-3%,系統MCU微處理器將進入電池低壓保護狀態，放電綠燈將以熄滅燈號顯示。 4.電池同時充電中，12VDC設備的負載放電插入，放電綠燈恆亮顯示。 5.輸入交流電(轉直流電源):紅燈快速閃亮顯示，代表輸入電源或輸入端口或電池充電異常狀態，請儘速移除輸入電源端電源。 6.12VDC設備的負載放電插入:綠燈快速閃亮顯示，代表輸出電源或輸出端口或電池放電異常狀態，請儘速移除輸出電源端接頭。備註1:當系統啟動異常警示狀態，請儘速移除造成異常原因；當排除異常狀況後，只需重新開關輸入電源或插拔輸入電源，紅色LED燈號會恢復每秒閃動一次的充電狀態，就可以解除大部分異常警示狀態，讓系統重新正常運作。備註2:當臨時異常的使用或異常運作發生，導致系統啟動異常警示狀態，特別設計自動3次偵測恢復機制，經每10秒重新偵測異常，來排除臨時的誤動作異常警示狀態。
防水防塵等級	IP67
安規認證	CE & FCC
安裝固定方式	1. 燈桿固定方式 2. 立桿固定方式 3. 牆面固定方式 4. DIN Rail (選配)
保固期	智慧型充放電控制主機板、防水機構殼體、周邊配件…等，提供2年保固服務。客製化磷酸鋰鐵電池 (C-LiFePO4 Lithium Batteries)，提供1年保固服務。

備註1: 電池電力容量+- 5%。

備註2: 產品規格內容變更，不另行通知，購買前請與代理商或經銷商諮詢產品最新規格資料。

備註3: 偵測溫度達到-30°C，啟動紅色LED過低溫警示，達到-35°C低溫，啟動停止系統運作，等溫度升回到-30°C以上，再恢復系統正常運作。

備註4: 偵測溫度達到+70°C，啟動紅色LED過高溫警示，達到+75°C高溫，啟動停止系統運作，等溫度降回到+70°C以下，再恢復系統正常運作。

	產品圖	產品型錄	操作手冊	其他

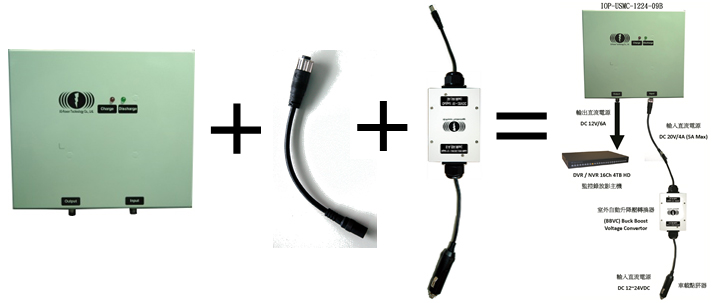

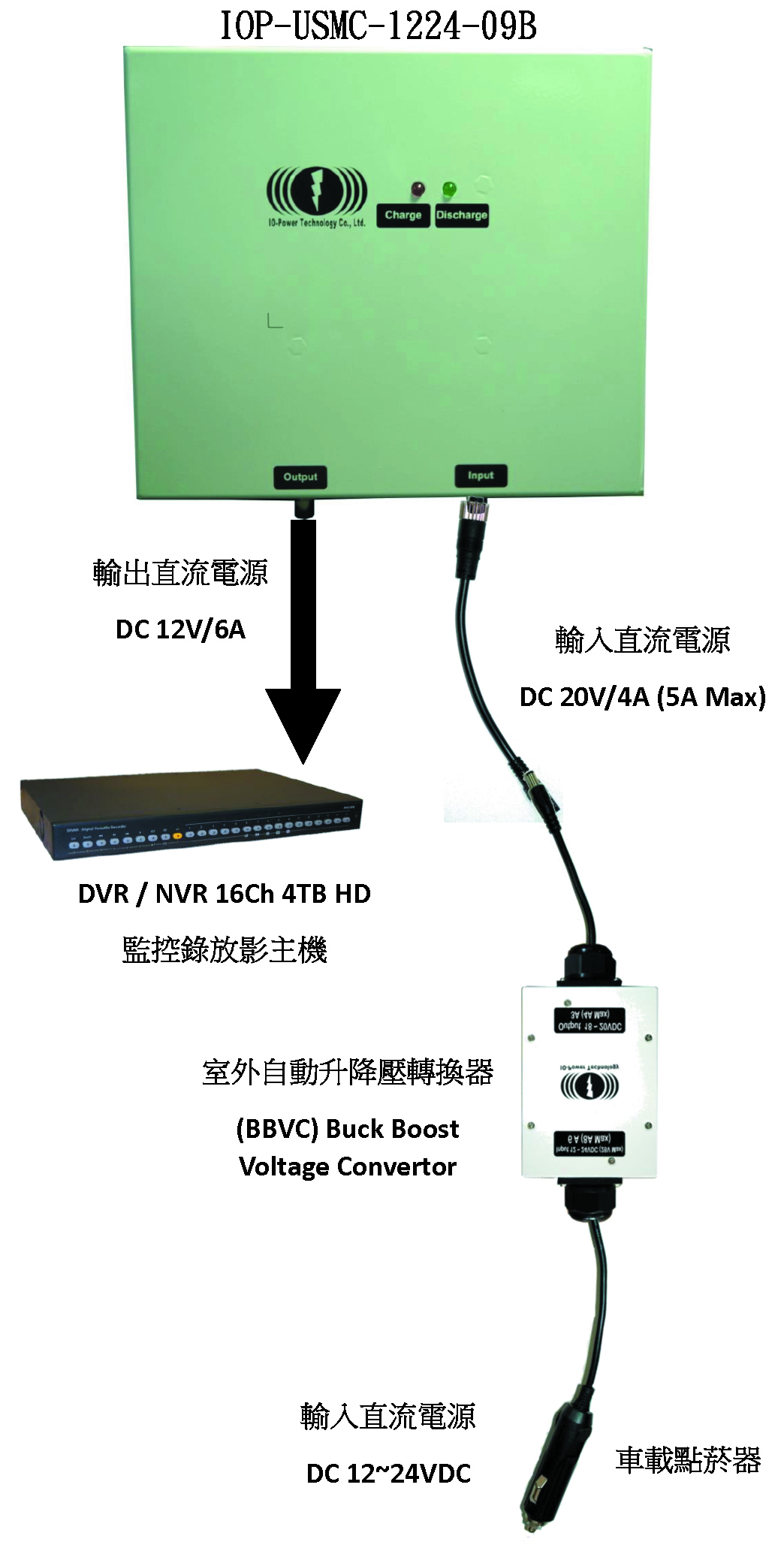

勁電科技 USMC-12V1224-OA系列	下載	下載	下載	下載
車載專用大電流超長效型
在線式不中斷運作升壓穩電電力系統

IOP-USMC-12V1224-OA系列技術規格

型號	USMC-1212-06B	USMC-1216-07B	USMC-1218-08B	USMC-1224-09B	USMC-1228-10B
車載耐高溫型工業級M12連接頭工業級密閉鋁散熱殼 IP 67
內建磷酸鋰鐵電池電力容量	148 WH (11.6Ah@12.8V)	206 WH (16.1Ah@12.8V)	235 WH (18.4Ah@12.8V)	297 WH (23.2Ah@12.8V)	355 WH (27.6Ah@12.8V)
UPS標示容量 (直流功率因數為1)	888VA (0.9KVA)	1236VA (1.2KVA)	1410VA (1.4KVA)	1782VA (1.8KVA)	2130VA (2.1KVA)
最大輸出瓦數 (保護電池壽命設計)	85W/H	85W/H	85W/H	85W/H	85W/H
UPS緊急可供電時間	1.5小時以上 @耗電85W/H	2小時以上 @耗電85W/H	2.5小時以上 @耗電85W/H	3小時以上 @耗電85W/H	4小時以上 @耗電85W/H
快速充飽DC UPS電池時間	3小時 @4A充電	4小時 @4A充電	4.5小時 @4A充電	6小時 @4A充電	7小時 @4A充電
車載直流自動升降電壓轉換器經DC UPS系統輸出直流電壓/電流	透過車載點菸器或車輛發電迴路，輸入直流12~28V電壓/ 6A 電流(8A 最大)，經自動升降電壓轉換器(BBVC)輸出20VDC / 4A (5A最大)，對DC UPS電源系統進行充電輸出直流電壓/電流:12VDC / 7A
可外接負載電壓	DC 11.7V~14.2V +-3%
可外接負載電流	4A (最大7A約85W/H左右)
電池標準充電電壓	13.8V~14.2V +-3% Max
電池標準充電電流	4A
系統轉換效率	95%
強化保護措施與特殊運作功能設計	l 在線式運作中系統停電不中斷營運 (監視器系統不會黑畫面) l MCU微處理器啟動後，自動偵測充電與放電等系統運作正常狀態保護 l 自動偵測電池狀態並進行異常電壓或故障電池或電池老化的異常充電保護 l 具備開殼偵測的防破壞紀錄與RS-485訊號報警機制(選配功能) l 具備溫度偵測紀錄與讀取功能機制 l 具備過低溫度(@ -35°C)與過高溫度(@ +75°C)的安全保護機制(請參考備註3 & 備註4) l 特別設計電池循環壽命定義與紀錄及控制機制(選配功能) l 具備RS-485輸出輸入介面，可提升進行即時遠端遙控管理控制(選配功能) l 具備系統運作狀態紀錄功能 l 支援工業級MODBUS通訊協定(允許PLC可編程邏輯控制) l 輸入電源過電壓保護 l 輸入電源過電流保護 l 輸入正負極的極性接反保護 l 輸入端短路狀態保護 l 輸入端防雷擊或電源突波等保護達1300W l 電池充飽電後，輸入端電源直接供電給負載端，達到最大輸出電力，同時可避免造成對電池的過充電保護 l 電池系統的智慧充電保護及涓流充電功能 l 輸出電源限電壓保護 l 輸出電源限電流保護 l 輸出正負極的極性接反保護 l 輸出端短路狀態保護 l 輸出端防雷擊或電源突波等保護達1300W l 電池放電電壓低於12.8V時，MCU微處理器自動啟動進入電池低壓放電警示狀態 l 電池放電低於11.7V，MCU微處理器自動停止放電，進入電池低壓保護狀態 l 電池電壓低於11.2V，MCU微處理器進入休眠保護狀態 l 電池低電壓狀態的靜態超低功耗保護 l 當輸入電源後，MCU微處理器自動啟動甦醒運作機制 l 電池低電壓保護後的重新啟動電池放電，特別設計放電電壓保護功能 l 大負載情況下的放電，電池具備補充支援供電運作模式 l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備車載的點菸器連接充電介面與保護供電(內含保險絲) l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備升降壓、定壓、穩壓的供電保護效果 l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備多一道過電壓與過電流及防雷擊或電源突波保護(30V 1500W) l 搭配車載專用的自動升降電壓轉換器(BBVC)，可做為車載直流18-20VDC的供電器，對筆記型電腦或設備進行臨時充電 l 特別設計『自動偵測治癒恢復運作功能』，解決因錯誤使用導致異常狀態的故障排除機制
支援電池類型	磷酸鋰鐵電池 (C-LiFePO4 Lithium Batteries) 鉛酸電池或鋰電池或其他類電池，可以客製化修改對應(選配功能)
電池安全防護	採用卸壓式防爆電池設計
可內建電池容量範圍	11.6Ah @ 12.8V (148 WH) ~ 30.0Ah @ 12.8V (384 WH)
電池充電模式	CC/CV MCU自動充電模式控制
電池充電電壓	14.2V +- 3%
電池涓流浮充電壓	13.8V +- 3%
電池終止放電電壓	11.7V +- 3%
電池恢復放電電壓	12.8V +- 3%
最大充電電流	4.5A
最大放電電流	7A (直接使用磷酸鋰鐵電池進行負載放電，最大放電電流7A約85W/H左右)
同時充放電最大放電電流	4A
同時充放電最大放電瓦數	50W/H，建議評估整體系統常態運作耗電量，需低於此瓦數為宜。
電池循環使用壽命 0.2C充電0.5C放電 (電池電容量使用後剩80%時，定義使用壽命既將終止)	@25°C 2000次 (@25°C 充放電800次後 93%以上容量，@25°C充放電1100次後 90%以上容量) @45°C 1600次 @50°C 1200次 @60°C 550次 @60°C 720次70%容量
工業級機殼及配件	密閉鋁材質散熱機殼耐高低溫防水M12接頭
連接端點類型	車載點菸器，輸入直流12~28V電壓/ 6A 電流(8A 最大) 輸出直流電: 12V DC Jack to DC Jack 接頭輸出輸入I/O介面: RS-485(選配功能)
運作溫度 (放電溫度)	-35°C ~ +75°C (含機殼的整機運作耐受溫度) -20°C ~ +60°C (不含產品機構，電池運作耐受溫度) +20 ~ +40°C:電池容量100% -10°C :電池容量 60% -20°C :電池容量 48%
充電溫度	-35°C ~ +75°C (含機殼整機運作)
儲存溫度	-35°C ~ +75°C，建議於+20°C ~ +30°C環境溫度存放。
濕度	10~95%RH
電池儲存時間	可儲存12個月(請每3個月充電1次,架設使用前，請先對產品充飽電)
尺寸大小	DC UPS : 210(L) x 145(W) x 195mm(H); BBVC : 195mm(L)x92mm(W)x48mm(H)
重量	2.5Kg + 0.5Kg(BBVC)	3Kg + 0.5Kg(BBVC)	3.2Kg + 0.5Kg(BBVC)	3.8Kg + 0.5Kg(BBVC)	4.5Kg + 0.5Kg(BBVC)
LED 燈號顯示	1.輸入交流電(轉直流電源):紅燈恆亮顯示，代表電池充飽電狀態。 2.輸入交流電(轉直流電源):紅燈每秒閃亮顯示，代表電池充電狀態中。 3.電池未充電中，12VDC設備的負載放電插入，放電綠燈恆亮顯示,若放電綠燈閃亮，代表電池處於低於12.8V +-3%的低壓放電,請進行充電作業;若未進行充電作業，等到電池放電的電壓低至11.7V +-3%,系統MCU微處理器將進入電池低壓保護狀態，放電綠燈將以熄滅燈號顯示。 4.電池同時充電中，12VDC設備的負載放電插入，放電綠燈恆亮顯示。 5.輸入交流電(轉直流電源):紅燈快速閃亮顯示，代表輸入電源或輸入端口或電池充電異常狀態，請儘速移除輸入電源端電源。 6.12VDC設備的負載放電插入:綠燈快速閃亮顯示，代表輸出電源或輸出端口或電池放電異常狀態，請儘速移除輸出電源端接頭。備註1:當系統啟動異常警示狀態，請儘速移除造成異常原因；當排除異常狀況後，只需重新開關輸入電源或插拔輸入電源，紅色LED燈號會恢復每秒閃動一次的充電狀態，就可以解除大部分異常警示狀態，讓系統重新正常運作。備註2:當臨時異常的使用或異常運作發生，導致系統啟動異常警示狀態，特別設計自動3次偵測恢復機制，經每10秒重新偵測異常，來排除臨時的誤動作異常警示狀態。
防水防塵等級	IP67
安規認證	CE & FCC
安裝固定方式	1. 燈桿固定方式 2. 立桿固定方式 3. 牆面固定方式 4. DIN Rail (選配)
保固期	智慧型充放電控制主機板、防水機構殼體、周邊配件…等，提供2年保固服務。客製化磷酸鋰鐵電池 (C-LiFePO4 Lithium Batteries)，提供1年保固服務。

備註1: 電池電力容量+- 5%。

備註2: 產品規格內容變更，不另行通知，購買前請與代理商或經銷商諮詢產品最新規格資料。

備註3: 偵測溫度達到-30°C，啟動紅色LED過低溫警示，達到-35°C低溫，啟動停止系統運作，等溫度升回到-30°C以上，再恢復系統正常運作。

備註4: 偵測溫度達到+70°C，啟動紅色LED過高溫警示，達到+75°C高溫，啟動停止系統運作，等溫度降回到+70°C以下，再恢復系統正常運作。

　　

產品圖
產品

型錄
操作
手冊
其他

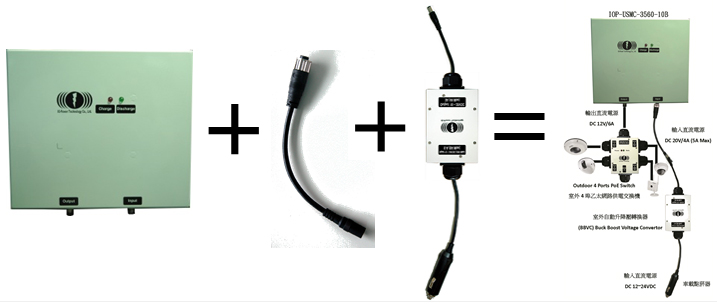

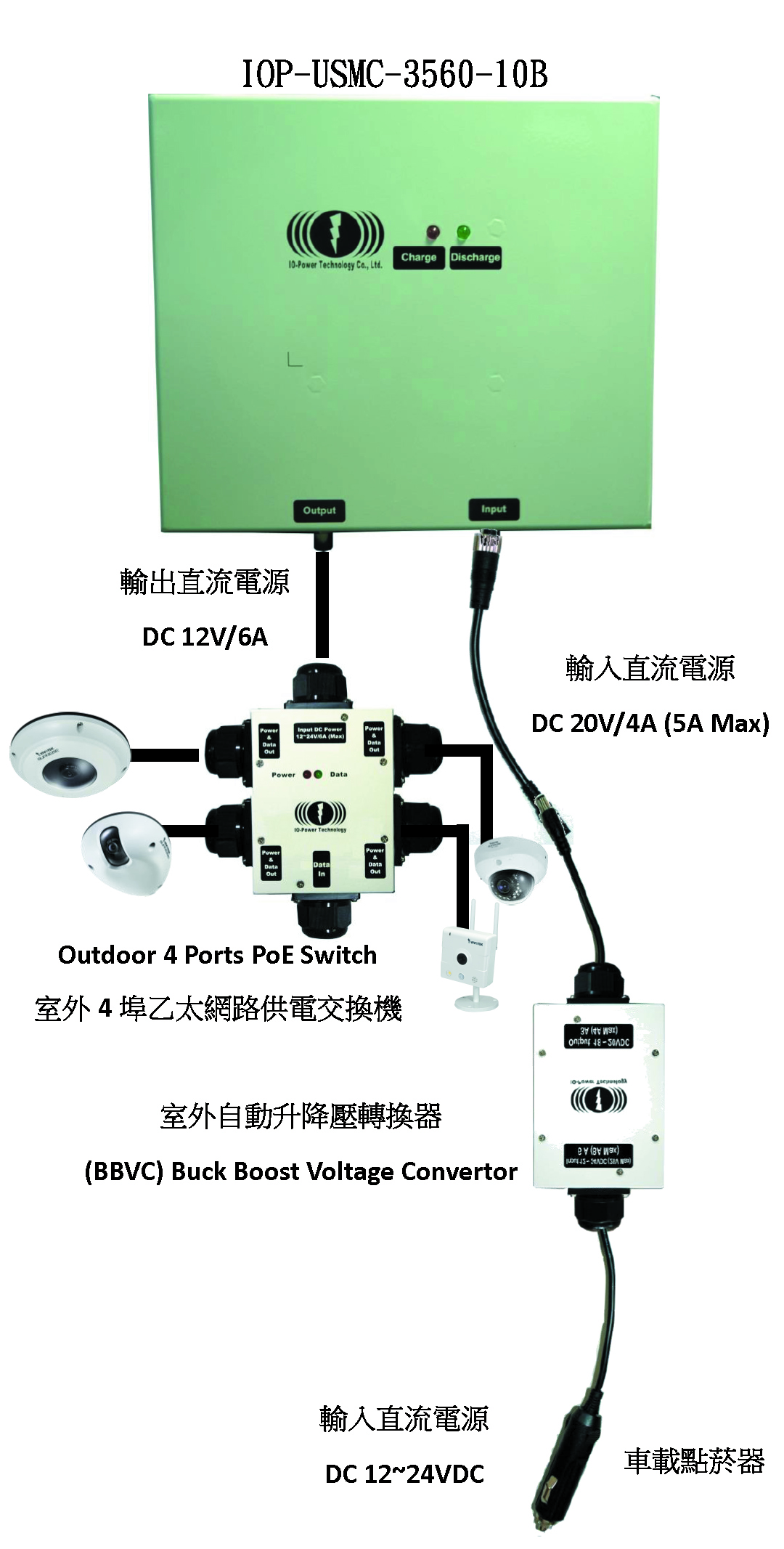

勁電科技 USMC-12V3556-OA系列下載下載下載下載

車載專用大電流大電池容量型

在線式不中斷運作升壓穩電電力系統

IOP-USMC-12V3556-OA系列技術規格

型號	USMC-1232-10B	USMC-1235-10B	USMC-1240-10B	USMC-1247-10B	USMC-1256-10B
車載耐高溫型工業級M12連接頭工業級密閉鋁散熱殼 IP 67
內建磷酸鋰鐵電池電力容量	412 WH (32.2Ah @ 12.8V)	445 WH (34.8Ah @ 12.8V)	515 WH (40.2Ah @ 12.8V)	594 WH (46.4Ah @ 12.8V)	716 WH (56Ah @ 12.8V)
UPS標示容量 (直流功率因數為1)	2472VA (2.4KVA)	2670VA (2.6KVA)	3090VA (3KVA)	3564VA (3.5KVA)	4296VA (4.3KVA)
最大輸出瓦數 (保護電池壽命設計)	100W/H	100W/H	100W/H	100W/H	100W/H
UPS緊急可供電時間	4小時以上 @耗電100W/H	4.2小時以上 @耗電100W/H	5小時以上 @耗電100W/H	5.5小時以上 @耗電100W/H	7小時以上 @耗電100W/H
快速充飽DC UPS電池時間	6.5小時 @5.0A充電	7小時 @5.0A充電	8小時 @5.0A充電	10小時 @5.0A充電	11.5小時 @5.0A充電
車載直流自動升降電壓轉換器經DC UPS系統輸出直流電壓/電流	透過車載點菸器或車輛發電迴路，輸入直流12~28V電壓/ 6A 電流(8A 最大)，經自動升降電壓轉換器(BBVC)輸出20VDC / 4A (5A最大)，對DC UPS電源系統進行充電輸出直流電壓/電流:12VDC / 7A
可外接負載電壓	DC 11.7V~14.2V +-3%
可外接負載電流	5.0A (最大8A約100W/H左右)
電池標準充電電壓	13.8V~14.2V +-3% Max
電池標準充電電流	4.0A
系統轉換效率	95%
強化保護措施與特殊運作功能設計	l 在線式運作中系統停電不中斷營運 (監視器系統不會黑畫面) l MCU微處理器啟動後，自動偵測充電與放電等系統運作正常狀態保護 l 自動偵測電池狀態並進行異常電壓或故障電池或電池老化的異常充電保護 l 具備開殼偵測的防破壞紀錄與RS-485訊號報警機制(選配功能) l 具備溫度偵測紀錄與讀取功能機制 l 具備過低溫度(@ -35°C)與過高溫度(@ +75°C)的安全保護機制(請參考備註3 & 備註4) l 特別設計電池循環壽命定義與紀錄及控制機制(選配功能) l 具備RS-485輸出輸入介面，可提升進行即時遠端遙控管理控制(選配功能) l 具備系統運作狀態紀錄功能 l 支援工業級MODBUS通訊協定(允許PLC可編程邏輯控制) l 輸入電源過電壓保護 l 輸入電源過電流保護 l 輸入正負極的極性接反保護 l 輸入端短路狀態保護 l 輸入端防雷擊或電源突波等保護達1300W l 電池放電電壓低於12.8V時，MCU微處理器自動啟動進入電池低壓放電警示狀態 l 電池充飽電後，輸入端電源直接供電給負載端，達到最大輸出電力，同時可避免造成對電池的過充電保護 l 電池系統的智慧充電保護及涓流充電功能 l 輸出電源限電壓保護 l 輸出電源限電流保護 l 輸出正負極的極性接反保護 l 輸出端短路狀態保護 l 輸出端防雷擊或電源突波等保護達1300W l 電池放電低於11.7V，MCU微處理器自動停止放電，進入電池低壓保護狀態 l 電池電壓低於11.2V，MCU微處理器進入休眠保護狀態 l 電池低電壓狀態的靜態超低功耗保護 l 當輸入電源後，MCU微處理器自動啟動甦醒運作機制 l 電池低電壓保護後的重新啟動電池放電，特別設計放電電壓保護功能 l 大負載情況下的放電，電池具備補充支援供電運作模式 l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備車載的點菸器連接充電介面與保護供電(內含保險絲) l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備升降壓、定壓、穩壓的供電保護效果 l 搭配車載專用的自動升降電壓轉換器(BBVC)，具備多一道過電壓與過電流及防雷擊或電源突波保護(30V 1500W) l 搭配車載專用的自動升降電壓轉換器(BBVC)，可做為車載直流18-20VDC的供電器，對筆記型電腦或設備進行臨時充電 l 特別設計『自動偵測治癒恢復運作功能』，解決因錯誤使用導致異常狀態的故障排除機制
支援電池類型	磷酸鋰鐵電池 (C-LiFePO4 Lithium Batteries) 鉛酸電池或鋰電池或其他類電池，可以客製化修改對應(選配功能)
電池安全防護	採用卸壓式防爆電池設計
可內建電池容量範圍	32.2Ah @ 12.8V (412 WH) ~ 60.9Ah @ 12.8V (780 WH)
電池充電模式	CC/CV MCU自動充電模式控制
電池充電電壓	14.2V +- 3%
電池涓流浮充電壓	13.8V +- 3%
電池終止放電電壓	11.7V +- 3%
電池恢復放電電壓	12.8V +- 3%
最大充電電流	5A
最大放電電流	8A (直接使用磷酸鋰鐵電池進行負載放電，最大放電電流8A約100W/H左右)
同時充放電最大放電電流	5A
同時充放電最大放電瓦數	65W/H，建議評估整體系統常態運作耗電量，需低於此瓦數為宜。
電池循環使用壽命 0.2C充電0.5C放電 (電池電容量使用後剩80%時，定義使用壽命既將終止)	@25°C 2000次 (@25°C 充放電800次後 93%以上容量，@25°C充放電1100次後 90%以上容量) @45°C 1600次 @50°C 1200次 @60°C 550次 @60°C 720次70%容量
工業級機殼及配件	密閉鋁材質散熱機殼耐高低溫防水M12接頭
連接端點類型	車載點菸器，輸入直流12~28V電壓/ 6A 電流(8A 最大) 輸出直流電: 12V DC Jack to DC Jack 接頭輸出輸入I/O介面: RS-485(選配功能)
運作溫度 (放電溫度)	-35°C ~ +75°C (含機殼的整機運作耐受溫度) -20°C ~ +60°C (不含產品機構，電池運作耐受溫度) +20 ~ +40°C:電池容量100% -10°C :電池容量 60% -20°C :電池容量 48%
充電溫度	-35°C ~ +75°C (含機殼整機運作)
儲存溫度	-35°C ~ +75°C，建議於+20℃ ~ +30°C環境溫度存放。
濕度	10~95%RH
電池儲存時間	可儲存12個月(請每3個月充電1次,架設使用前，請先對產品充飽電)
尺寸大小	DC UPS : 210(L) x 200(W) x 195mm(H) ; BBVC : 195mm(L)x92mm(W)x48mm(H)
重量	4.8Kg + 0.5Kg(BBVC)	5.2Kg + 0.5Kg(BBVC)	5.8Kg + 0.5Kg(BBVC)	6.5Kg + 0.5Kg(BBVC)	7.7Kg + 0.5Kg(BBVC)
LED 燈號顯示	1.輸入交流電(轉直流電源):紅燈恆亮顯示，代表電池充飽電狀態。 2.輸入交流電(轉直流電源):紅燈每秒閃亮顯示，代表電池充電狀態中。 3.電池未充電中，12VDC設備的負載放電插入，放電綠燈恆亮顯示,若放電綠燈閃亮，代表電池處於低於12.8V +-3%的低壓放電,請進行充電作業;若未進行充電作業，等到電池放電的電壓低至11.7V +-3%,系統MCU微處理器將進入電池低壓保護狀態，放電綠燈將以熄滅燈號顯示。 4.電池同時充電中，12VDC設備的負載放電插入，放電綠燈恆亮顯示。 5.輸入交流電(轉直流電源):紅燈快速閃亮顯示，代表輸入電源或輸入端口或電池充電異常狀態，請儘速移除輸入電源端電源。 6.12VDC設備的負載放電插入:綠燈快速閃亮顯示，代表輸出電源或輸出端口或電池放電異常狀態，請儘速移除輸出電源端接頭。備註1:當系統啟動異常警示狀態，請儘速移除造成異常原因；當排除異常狀況後，只需重新開關輸入電源或插拔輸入電源，紅色LED燈號會恢復每秒閃動一次的充電狀態，就可以解除大部分異常警示狀態，讓系統重新正常運作。備註2:當臨時異常的使用或異常運作發生，導致系統啟動異常警示狀態，特別設計自動3次偵測恢復機制，經每10秒重新偵測異常，來排除臨時的誤動作異常警示狀態。
防水防塵等級	IP67
安規認證	CE & FCC
安裝固定方式	1. 燈桿固定方式 2. 立桿固定方式 3. 牆面固定方式 4. DIN Rail (選配)
保固期	智慧型充放電控制主機板、防水機構殼體、周邊配件…等，提供2年保固服務。客製化磷酸鋰鐵電池 (C-LiFePO4 Lithium Batteries)，提供1年保固服務。

備註1: 電池電力容量+- 5%。

備註2: 產品規格內容變更，不另行通知，購買前請與代理商或經銷商諮詢產品最新規格資料。

備註3: 偵測溫度達到-30°C，啟動紅色LED過低溫警示，達到-35°C低溫，啟動停止系統運作，等溫度升回到-30°C以上，再恢復系統正常運作。

備註4: 偵測溫度達到+70°C，啟動紅色LED過高溫警示，達到+75°C高溫，啟動停止系統運作，等溫度降回到+70°C以下，再恢復系統正常運作。
