2021/12/31年 開始停產 End of Life

IO-Power IOP-DPOE-OSW1248-4

雷區專用』

室外乙太網路(PoE)4埠標準型直流供電交換機

輸入12~24V直流電源以支援48V-30W標準乙太網路供電

4埠供電合計120W(最大)的模式

(可搭配在線式12~24VDC直流不斷電電力系統使用)

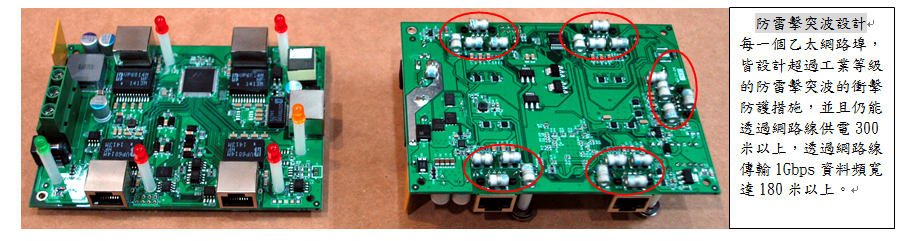

特別設計防雷擊突波衝擊保護設計

雷區專用』

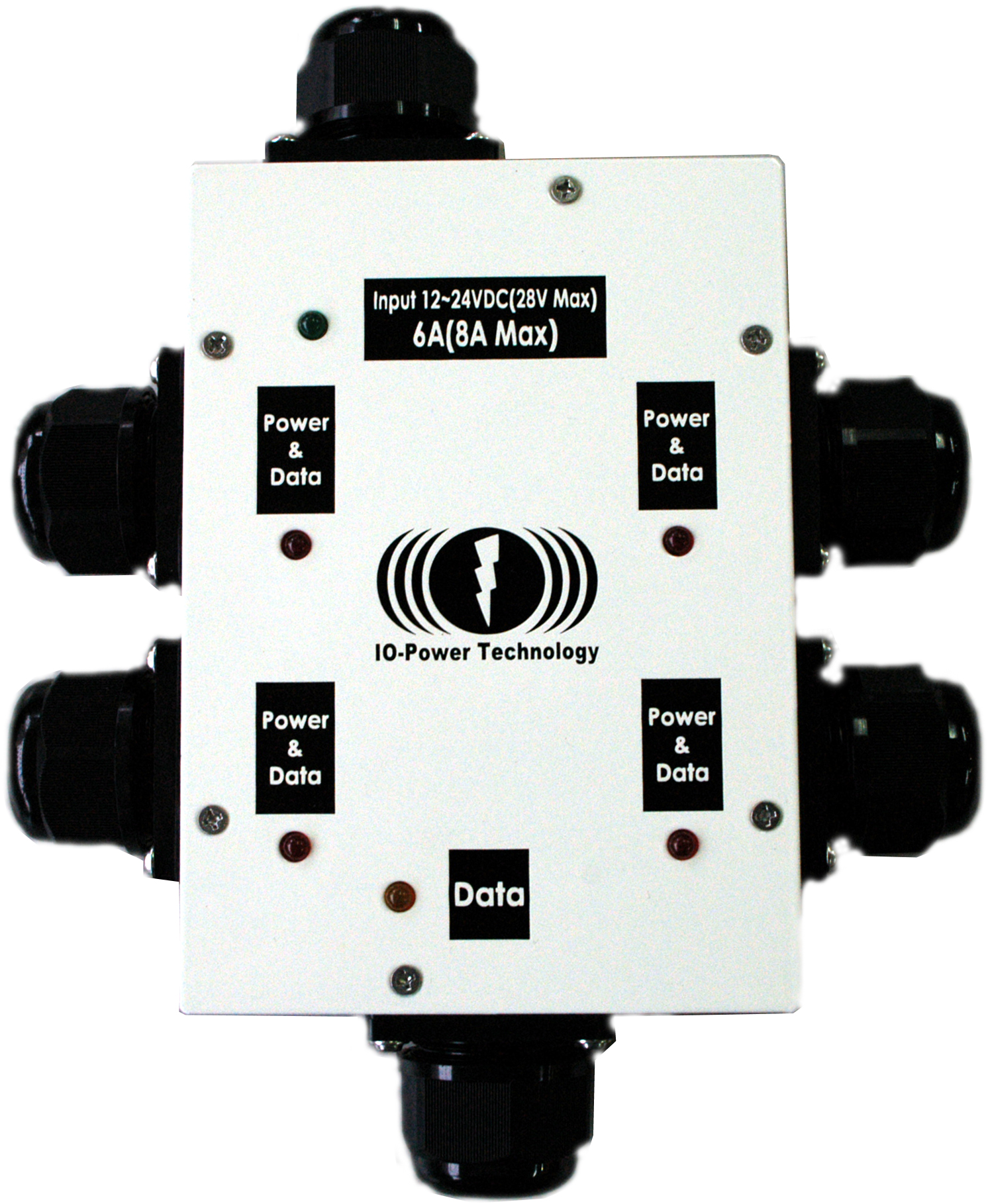

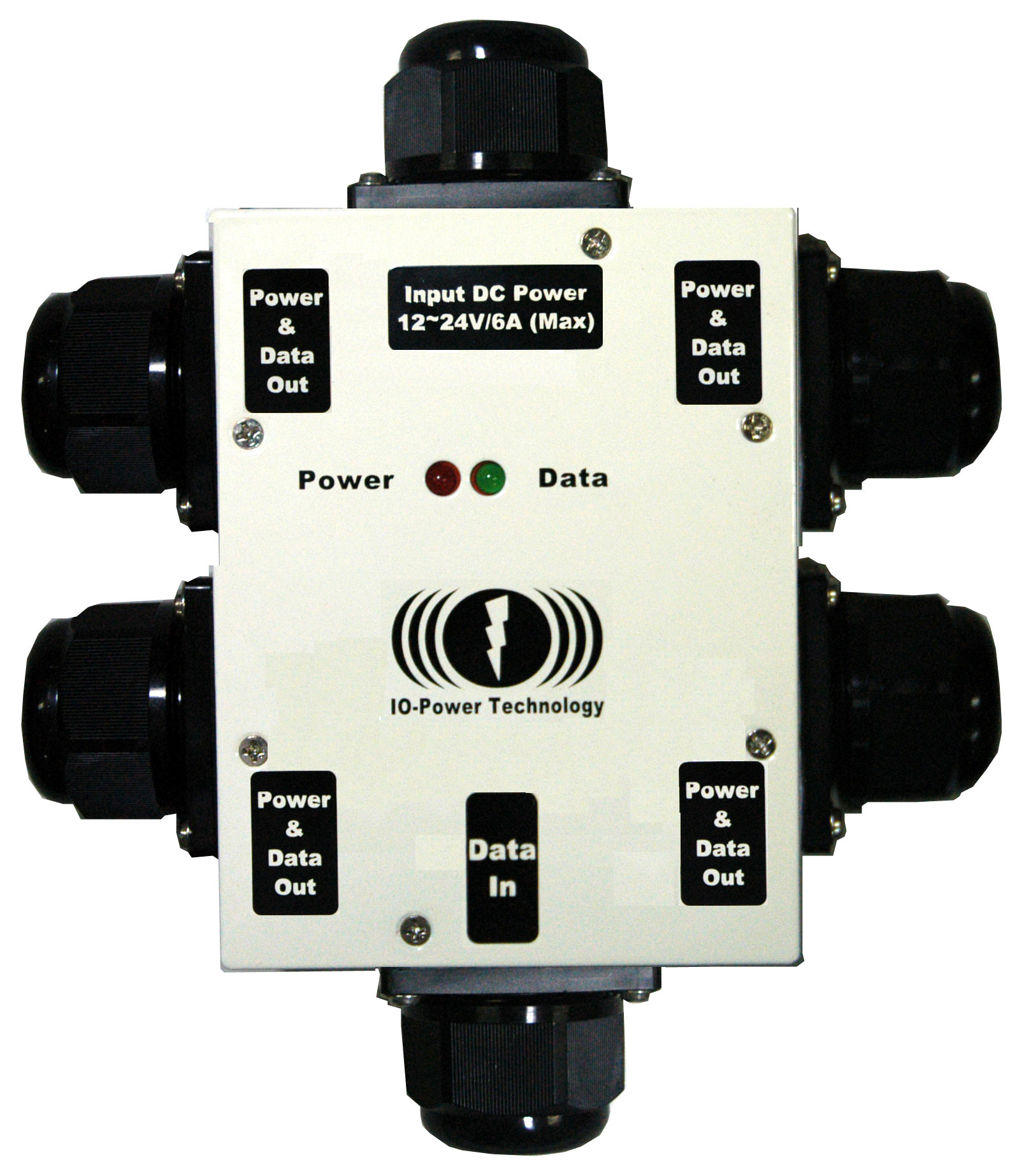

勁電科技IOP-DPOE-OSW1248-4 是一款可使用於室外環境的乙太網路4埠標準型直流供電交換機。因應室外運作中的系統不可中斷供電之需求,設計透過在線式室外不斷電的電力系統或一般的12~24VDC直流變壓器為電力來源,轉換出透過乙太網路輸出直流供電端(PSE),供電給四台乙太網路受電端(PD)的負載設備,同時4埠供電端具備每一埠1Giga頻寬傳輸及1埠的乙太網路線(RJ-45)傳輸資料埠,可將負載設備的資料流轉傳輸出去。

室外乙太網路(PoE)4埠標準型直流供電交換機採用工業級的鐵金屬散熱防護外殼與防水防塵達到IP67的機構設計及耐燃耐高低溫的束線頭,以應付室外-40°C ~ +85°C嚴酷的環境溫度考驗,讓室外系統仍能日夜安全且穩定的正常運作。

IOP-DPOE-OSW1248-4採取相容於IEEE 802.3afIEEE 802.3at標準的自動埠對埠偵測溝通的連線模式(透過網路晶片),可應用於IEEE 802.3af 100Mbps乙太網路供電埠與IEEE 802.3at 1000Mbps乙太網路供電埠。

勁電科技IOP-DPOE-OSW1248-4特別設計4埠總計最大120W 輸出功率與每一埠1000Mbps (1Giga) 的流量頻寬。輸出電壓從最低的45VDC到最高的56VDC電壓,定義標準電壓為48VDC。當輸入電源電壓為12VDC 及電流6A (8A最大) 時,最小輸出電力功率為每一埠為15W,合計網路交換機最小輸出為15W+15W+15W+15W=60W以提供設備運作使用。當輸入電源電壓為24VDC 及電流6A (8A最大) 時,最大輸出電力功率為每一埠為30W,合計網路交換機最大輸出為30W+30W+30W+30W=120W以提供設備運作使用。

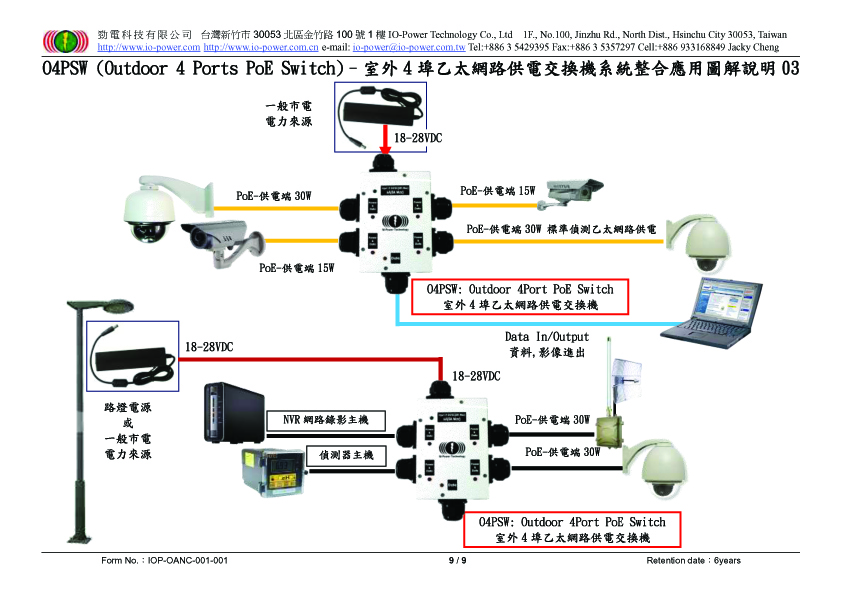

IOP-DPOE-OSW1248-4是特別針對下列室外設備的供電需求而設計,包括室外無線設備、室外監控IP攝影機、室外IP快速球攝影機(IP PTZ)、室外緊急救援系統、室外移動電源供應系統、室外錄影監控安全系統(NVR)、室外收費營運紀錄系統、金融機構室外安全防護系統、電梯安全錄影監控系統、消防安全系統等,都非常適合使用。

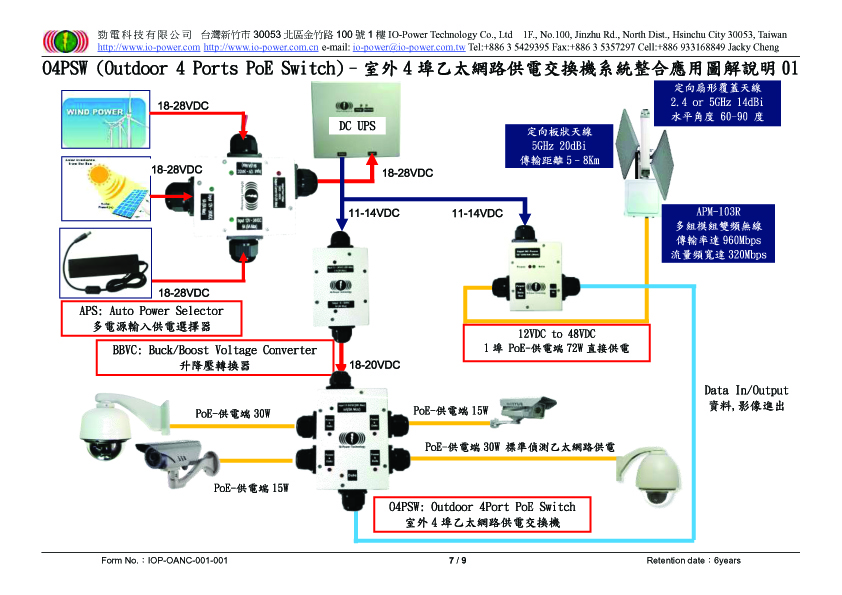

勁電科技IOP-DPOE-OSW1248-4採用12~24V(11.5~28V)直流輸入電源為主要設計創意,有別於一般AC交流輸入電源模式,可完整搭配以DC直流為主的供電變壓器或供電系統,例如12~24VDC變壓器、12~24VDC不斷電系統、12~24VDC太陽能不斷電系統、12~24VDC風力不斷電系統、一般12~24VDC供電系統等。

IOP-DPOE-OSW1248-4也可以做為電壓升壓器及資料分流器使用。當你輸入12VDC 直流電源後,將會升壓到48VDC直流電源,最大輸出電流可達0.65A安培。

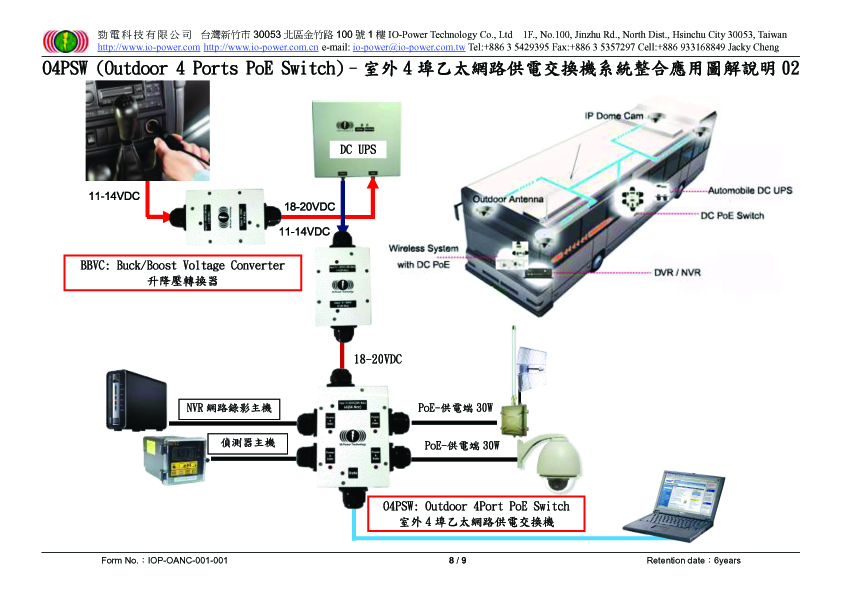

勁電科技IOP-DPOE-OSW1248-4可以搭配12VDC~28VDC的室外不斷電系統,整合成為具備不中斷供電、穩壓供電、防電源突波衝擊及雜訊濾波供電系統,應用於室內外監控系統、軍警巡邏車監控、運鈔車設備供電、囚車巴士監控、大眾運輸巴士監控供電、鐵路捷運設備供電系統…等﹔依據所設計搭配的電池容量大小,可以對設備或系統不中斷供電,不中斷供電時間可從1小時 ~ 168小時(7天)。

IOP-DPOE-OSW1248-4技術規格

型號

IOP-DPOE-OSW1248-4





室外乙太網路(PoE)4埠標準型

直流供電交換機



工業級鐵金屬殼

IP 67

雷區專用』



輸入直流電壓

12~24VDC (28V Max)

輸入直流電流

12VDC 6A (8A Max)
24VDC 6A (8A Max)

輸出PoE直流電壓

48VDC (最低電壓45VDC &最高電壓56VDC)

輸出直流電流

1埠輸出0.65A最大
4
個網路埠輸出:5A最大

輸出電力

1埠輸出30W (32W最大)
12VDC
輸入,4個網路埠輸出: 15W+15W+15W+15W or  30W+15W+7W+7W,總輸出功率60W最大
24VDC
輸入,4個網路埠輸出: 30W+30W+30W+30W,總輸出功率120W最大

乙太網路Pin針對應

電源+資料埠 輸出PIN : 1 ~ 8
電源PIN : 1 & 2 / 3 & 6

乙太網路規格

相容於IEEE802.3 / 802.3u / 802.3af / 802.3at PoE-PSE 標準

乙太網路埠傳輸率

10/100/1000Mbps (1Gbps) 1埠都會自動偵測網路傳輸率

可外接乙太網路規格

RJ-45 Cat.5 / Cat.5e / Cat.6 / Cat.6e / Cat.6A / Cat.7~

系統轉換效率

90%~

保護措施

內建微處理器對乙太網路供電的運作管理
自動偵測乙太網路連線傳輸率頻寬
10/100/1000Mbps

放電電流過載保護
輸入電壓過高壓保護
輸入電流過載保護
輸入電源極性反接保護

工業級機殼

密閉鐵金屬散熱機殼
耐燃耐高低溫IP67防水接頭

連接端點類型

輸入直流電源: 11.5~28VDC Max DC Jack Female
輸入直流電源端子(隨選
)

輸出電源+資料埠:RJ-45 Port * 4

輸入資料埠
:RJ-45 Port

溝通I/O介面

RS-485 (隨選)

運作溫度

-40°C ~ +80°C

儲存溫度

-40°C ~ +85°C

濕度

5~95%RH

尺寸大小

235mm(L) x 172mm(W) x 42mm(H)

重量

0.7Kg

LED 燈顯示

輸入直流電源: 紅色LED燈恆亮
輸出PoE直流電源:綠色LED燈恆亮
輸出資料埠:綠色LED燈恆亮

防水防塵等級

IP67

安規認證

CE Class B & FCC Part 15B

安裝固定方式

1.燈桿與立桿固定方式
2.
牆面固定方式

保固期

12 個月

產品規格內容變更,不另行通知,購買前請與代理商或經銷商諮詢產品最新規格資料

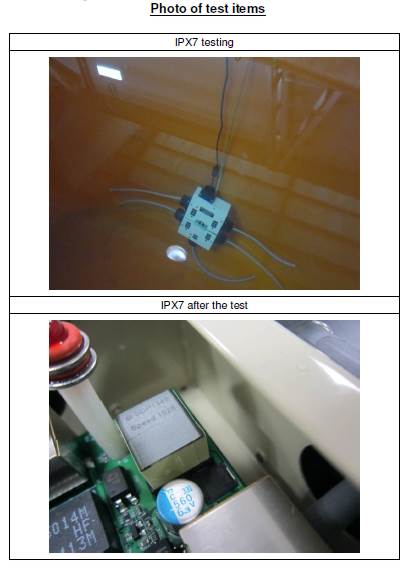

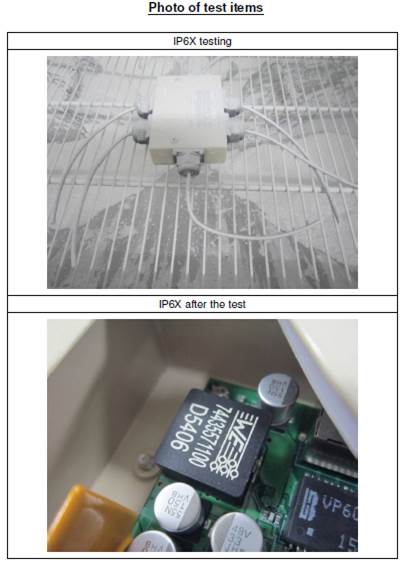

-- IP67防塵防水等級認證
