IOP-SCBP-D12O48-1 IOP-SCBP-D24O96-1
輸入直流12Vdc * 4組

串聯4組電源升高輸出電壓

12Vdc + 12Vdc=> 輸出24Vdc
12Vdc +12Vdc +12Vdc=> 輸出36Vdc
12Vdc +12Vdc +12Vdc +12Vdc=> 輸出48Vdc

輸入直流12~24Vdc * 4組

串聯4組電源升高輸出電壓

24Vdc + 24Vdc=> 輸出48Vdc
24Vdc +24Vdc +24Vdc=> 輸出72Vdc
24Vdc +24Vdc +24Vdc +24Vdc=> 輸出96Vdc

輸入直流電壓:12VDC 輸入直流電壓:12~24VDC
輸入直流電流:建議6A以上 輸入直流電流:建議6A以上
輸出24~48Vdc / 6A安培(8A瞬間最大)

 --最大輸出48Vdc 288W

輸出24~96Vdc / 4A安培(6A瞬間最大)

 --最大輸出96Vdc 384W

專為太陽能系統與不斷電系統及電池串聯升壓供電運作保護所設計
產品型錄 產品型錄 新發表!!

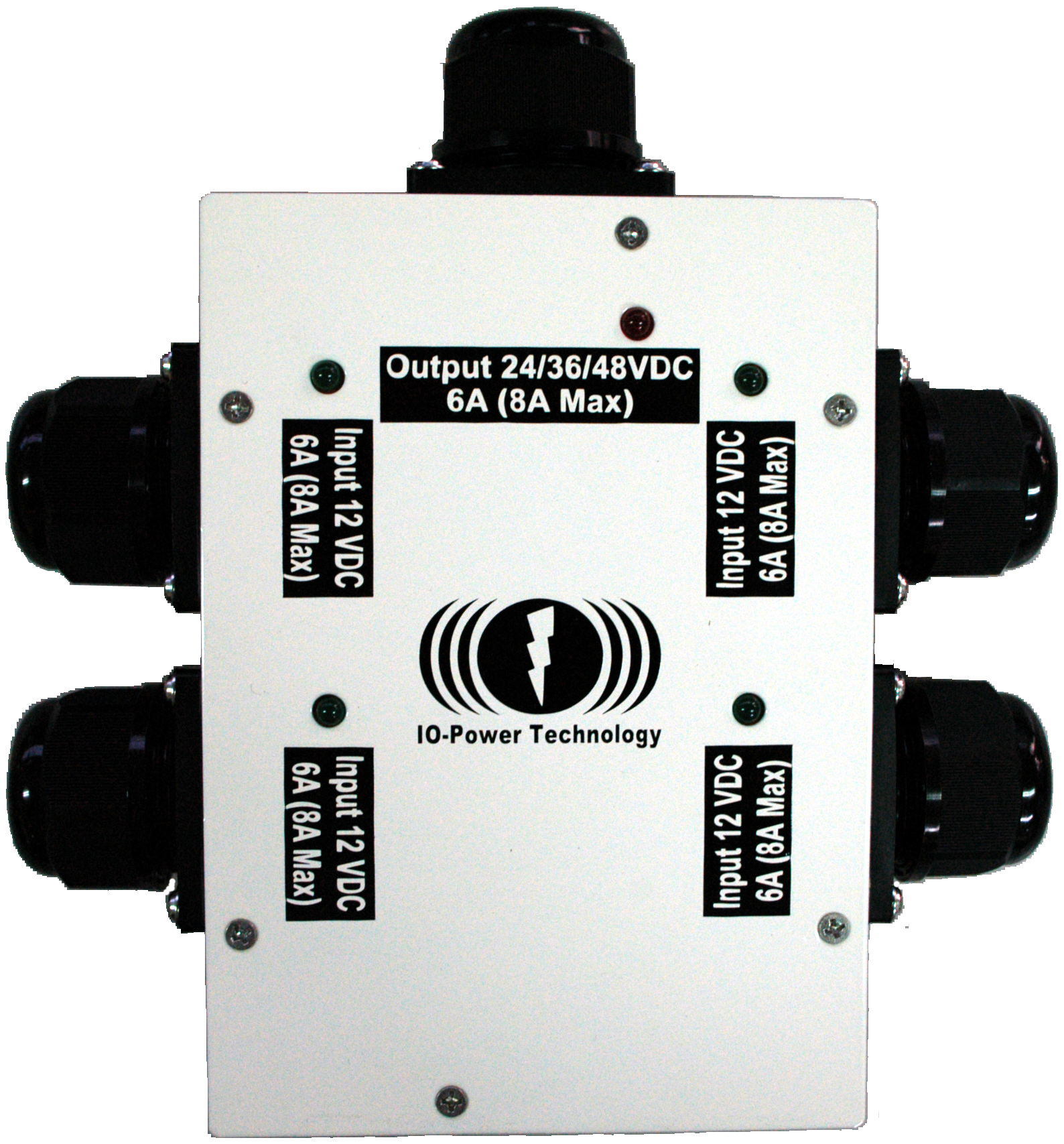

勁電科技 IOP-SCBP-D12O48-1

室外12VDC串聯升壓供電保護器

Outdoor 12VDC Series Connection Boost Protector

支援串聯倍數增壓運作模式與各自獨立供電保護功能

勁電IOP-SCBP-D12O48-1是一款特別針對需要較高電壓與較大電流及更多電池電力容量的系統需求所設計,透過電學的串聯升壓設計模式,搭配各自獨立進出隔離電路等設計,確實達到串聯升壓的功能,同時避免一般串聯電壓所引起的對蓄電池的各種傷害,導致蓄電池的串聯使用損害。

勁電IOP-SCBP-D12O48-1室外12VDC串聯升壓供電保護器,特別設計多埠串聯自動升壓設計:
插入2個12VDC電源進行電壓串聯,就會輸出24VDC電壓電源
插入3個12VDC電源進行電壓串聯,就會輸出36VDC電壓電源
插入4個12VDC電源進行電壓串聯,就會輸出48VDC電壓電源
若插入不同電壓電源進行電壓串聯,就會自動輸出疊加的電壓電源,但總電壓不可以超過56VDC。

例如: 插入1個12VDC電源及插入1個24VDC電源進行電壓串聯,就會輸出36VDC電壓電源;插入1個18VDC電源及插入1個24VDC電源進行電壓串聯,就會輸出42VDC電壓電源。

透過電學的串聯升壓設計模式,勁電IOP-SCBP-D12O48-1每一埠都可輸入12~28VDC 6A (8A Max),但最大堆疊電壓不可以超過56VDC。各埠的輸入電流可達6A(最大8A),串聯總輸出電流同樣可達6A(最大8A),相當於可輸出48VDC * 6A= 288W/H (最大48VDC * 8A = 384W/H)。對於需要耗電量較大的室外營運系統,可以真正符合運作大電力的需求,例如室內外電信系統、室外通訊系統、緊急廣播系統、無線網路系統、室外監控錄影系統、室外偵測及管理系統…等。

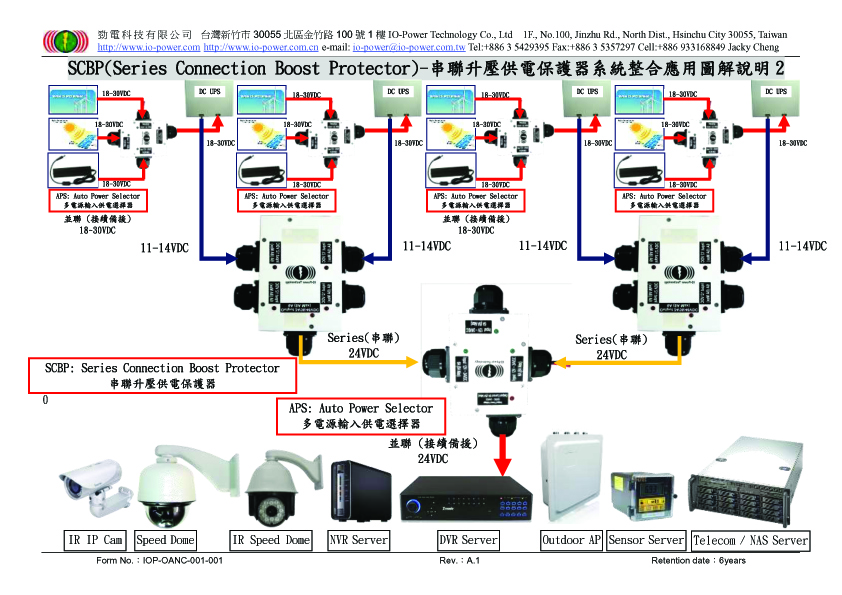

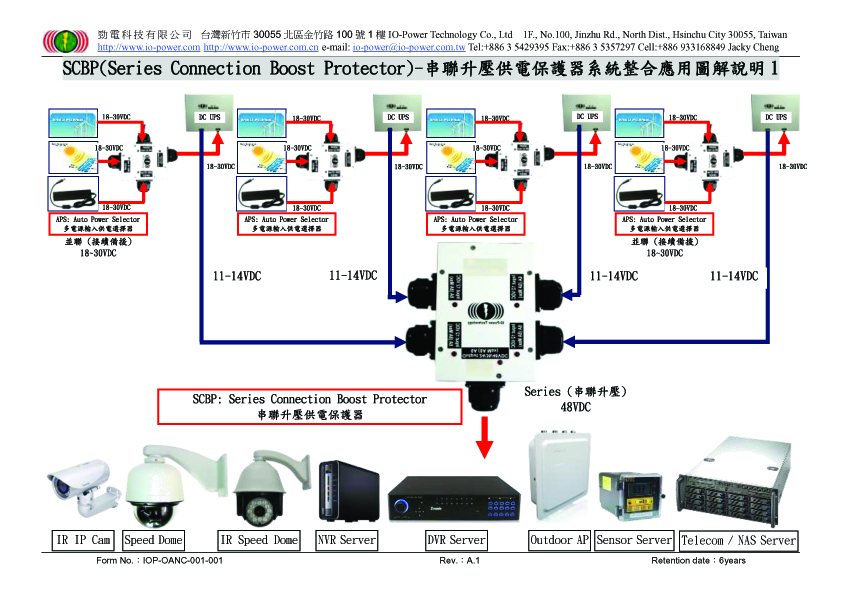

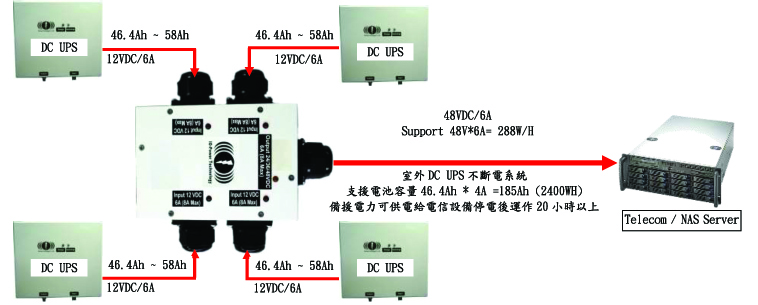

室外12VDC串聯升壓供電保護器,除應用於一般電源串聯升壓運作供電外,特別是搭配室外不斷電系統時,各自獨立的充電模式具備各自獨立的輸入及逆向電流保護,不會造成不斷電系統的蓄電池受損。既便是蓄電池容量有大小差異或電池高低電壓差異,勁電IOP-SCBP-D12O48-1室外12VDC串聯升壓供電保護器,都能發揮互相隔離與進出逆向保護及過度放電等保護功能。

    勁電IOP-SCBP-D12O48-1室外12VDC串聯升壓供電保護器,設計強化的耐撞金屬外殼與IP67防水防塵設計及可承受 -40 ~ +70℃的產品溫度設計,即便是放置於日照高溫的室外環境,仍能正常穩定的工作。每個輸出入埠皆採用耐高溫防腐蝕的IP68橡膠束線頭,束緊時可以達到不脫線與固定連接效果。針對安裝操作與室外環境的安全使用,設計各自獨立短路保護與極性接反保護及防雷擊突波衝擊保護(30V 1500W),達到多種電源導入使用的安全性要求。

特別設計多埠串聯自動升壓設計:
插入2個12VDC電源進行電壓串聯,就會輸出24VDC電壓電源
插入3個12VDC電源進行電壓串聯,就會輸出36VDC電壓電源
插入4個12VDC電源進行電壓串聯,就會輸出48VDC電壓電源



IOP-SCBP-D12O48-1技術規格

型號

IOP-SCBP-D12O48-1



室外12VDC串聯升壓供電保護器

Outdoor 12VDC Series Connection Boost Protector



工業級鐵金屬殼

IP 67

輸入直流電壓

每一埠都可輸入11~14.5VDC

輸入直流電流

每一埠都可輸入12VDC 6A (8A Max) (每一埠最大可輸入電壓為28VDC)

輸出DC直流電壓

12VDC + 12VDC = 24VDC
12VDC + 12VDC + 12VDC = 36VDC
12VDC + 12VDC + 12VDC + 12VDC = 48VDC
12VDC + 24VDC = 36VDC
12VDC + 12VDC + 24VDC = 48VDC
24VDC + 24VDC = 48VDC
(
串聯每一埠會降低電壓0.1VDC~0.5VDC)
本產品採用串聯隔離保護設計,因此可以採取串聯堆疊電壓方式使用,串聯輸出電壓需低於56VDC,超過56VDC的電壓輸出,將會產生溫度逐漸升高問題,長期使用將可能造成產品損壞。

輸出DC直流電流

串聯輸出電流6A (8A Max)
串聯的輸入電源需特別注意,每一輸入埠都須承受相對於輸出埠的最大電流要求
每一埠的輸入電流 >= 輸出電流

輸入電源接頭

DC Jack Connector * 4 (Φ5.1mm/2.1mm)

輸出電源接頭

DC Jack Connector * 1 (Φ5.1mm/2.1mm)

系統轉換效率

95%~

電力運作方式

堆疊式串聯增升電壓方式,具備串聯升高電壓維持相同電流運作方式
本產品採用串聯隔離保護設計,可以對輸出端的電源或所有不斷電系統的電池,進行電力運作保護

保護措施

輸入電流過載保護
輸入過高電壓保護
短路保護
輸入電源極性反接保護
防雷擊突波衝擊保護(30V 1500W)
輸入端逆向保護隔離
輸出端逆向保護隔離

工業級機殼

密閉鐵金屬散熱機殼
耐燃耐高低溫IP67防水接頭

連接端點類型

輸入直流電源: 11~14.5VDC 6A 8AMax, DC Jack
輸出直流電源: 22~48VDC 56VDC Max,6A 8AMax, DC Jack
(
串聯每一埠會降低電壓0.1VDC~0.5VDC)

LED 燈顯示

輸入直流電源: 4顆綠色LED
輸出直流電源: 1顆紅色LED

運作溫度

-40°C ~ +70°C (使用或儲存於 -40°C環境,請務必事先告知,相關配件與線材需更換;建議將設備裝於配電箱內。)

儲存溫度

-40°C ~ +70°C (使用或儲存於 -40°C環境,請務必事先告知,相關配件與線材需更換。)

濕度

10~95%RH

尺寸大小

195mm(L) x 185mm(W) x 45mm(H)

重量

0.8Kg

防水防塵等級

IP67

安規認證

CE FCC認證中

安裝固定方式

1.燈桿與立桿固定方式  2.牆面固定方式

保固期

12 個月



產品規格內容變更,不另行通知,購買前請與代理商或經銷商諮詢產品最新規格資料
