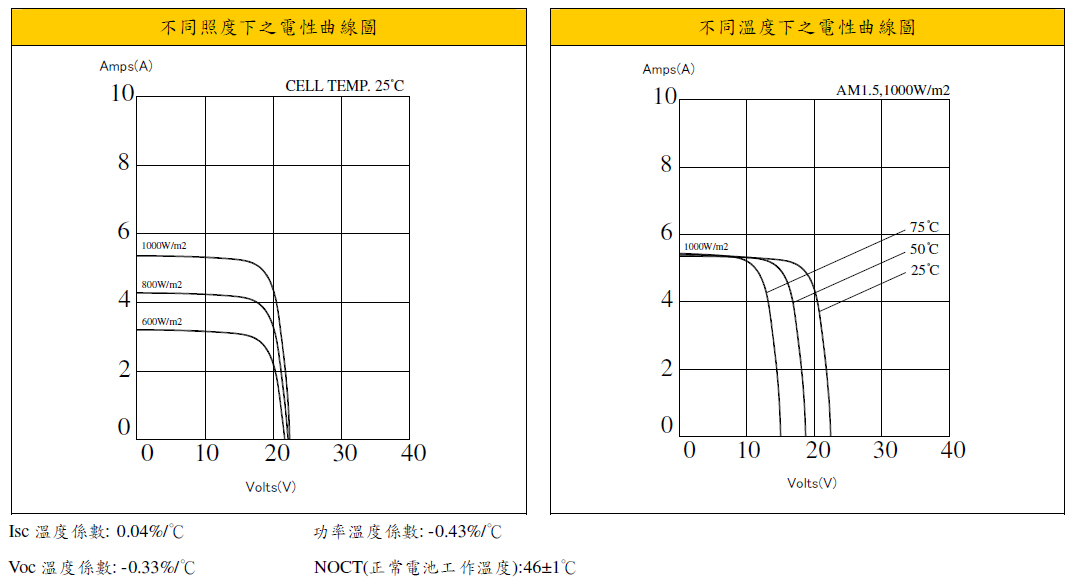

單晶太陽能電池板
產品特色：
1.單晶矽太陽能模組
2.採用高效率5吋單晶矽太陽能電池
3.使用旁路二極體，以降低因遮陰造成的輸出功率衰減
4.36
片單晶矽太陽能電池串聯
5.採用光學低鐵強化玻璃、EVA膠膜及鋁框，適合使用於戶外
6.模組功率保證，12年維持在90%以上，25年維持在80%以上
|
產 品 規 格 |
|
型號 |
OSPSC
070164201 |
OSPSC
070164401 |
OSPSC
080174601 |
OSPSC
085174801 |
OSPSC
090175001 |
|
額定功率
(Pmax) |
70W |
75W |
80W |
85W |
90W |
|
額定電壓
(Vpm) |
16.50V |
16.85V |
17.21V |
17.55V |
17.90V |
|
額定最大電流
(Ipm) |
4.25A |
4.46A |
4.65A |
4.85A |
5.03A |
|
開路電壓
(Voc) |
21.24V |
21.56V |
21.81V |
22.03V |
22.35V |
|
短路電流
(Isc) |
4.59A |
4.79A |
5.00A |
5.17A |
5.35A |
|
模組效能
(ƞm) |
10.8% |
11.5% |
12.3% |
13.1% |
13.8% |
|
太陽能電池數量及種類 |
36
串聯
/ 5” (125 * 125 mm) 單晶矽 |
|
最大系統電壓 |
TUV
: DC 1000 V / UL : DC 600V |
|
逆電流保護匣建議電流 |
15A |
|
功率最大公差 |
±
3% |
|
工作溫度範圍 |
-40 to +90
°C |
|
儲存環境溫度範圍 |
-40 to +90
°C |
|

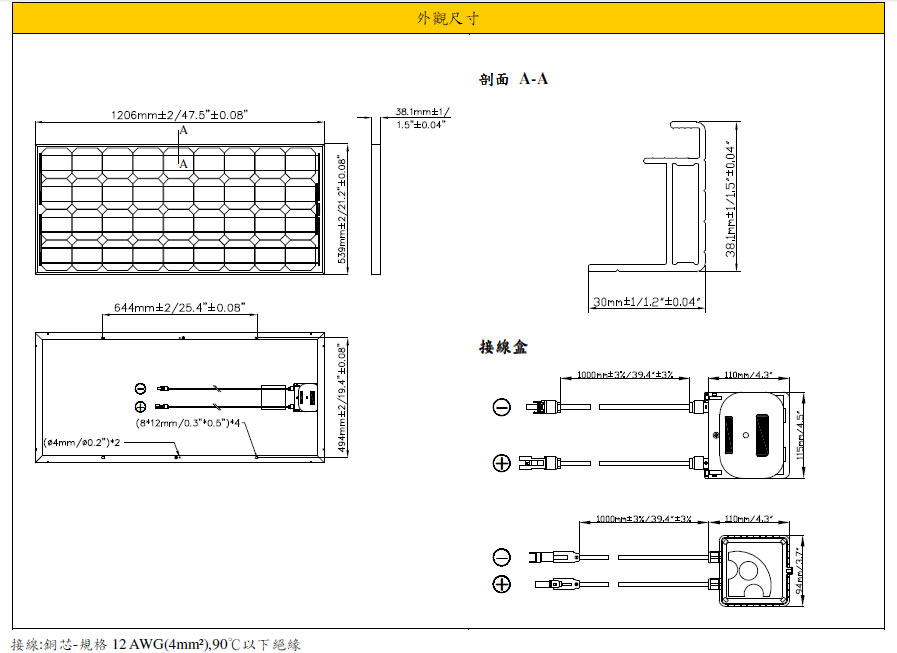

尺寸大小 |
1206 * 539 *
38.1 mm+-2 mm / 47.5” * 21.2” * 1.5” +-0.08” |
|
重量 |
8.2 Kg /
18.08 lbs |
|
連接器(泰科接線盒) |
1394462-4
(Male -) / 6-1394461-2 (Female +) |
|
(STC)
Standard Test Conditions: 25°C,
1 kW/m², AM 1.5 |
下載 : 70~90W
單晶太陽能電池板產品介紹型錄

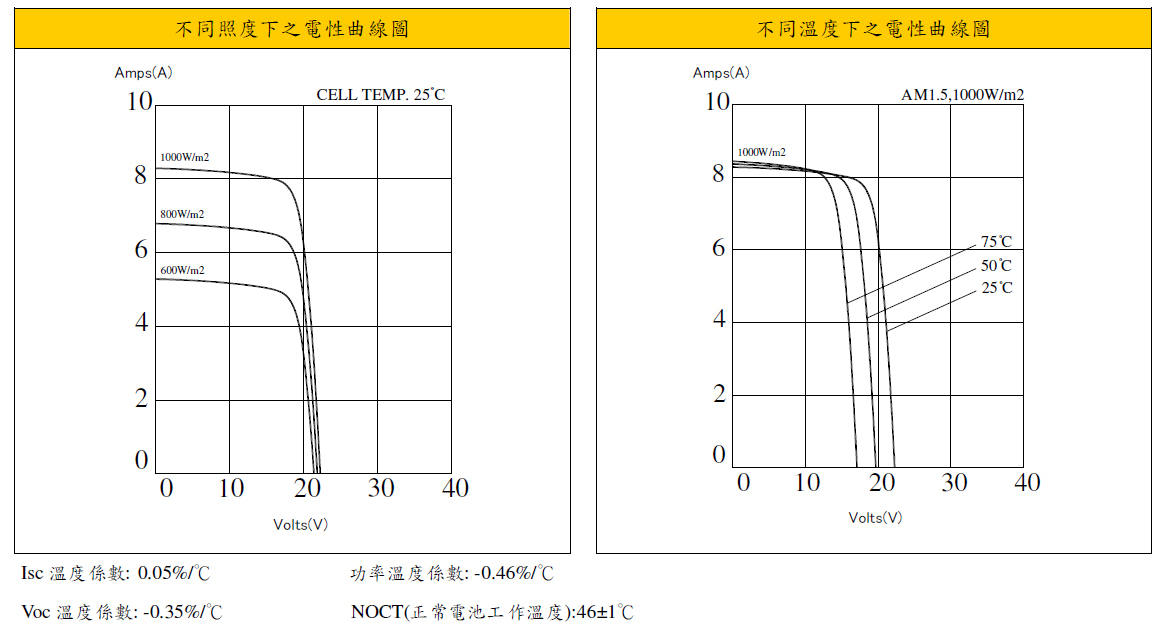

多晶太陽能電池板
產品特色：
1.多晶矽太陽能模組
2.採用高效率6吋多晶矽太陽能電池
3.使用旁路二極體，以降低因遮陰造成的輸出功率衰減
4.36 片多晶矽太陽能電池串聯
5.採用光學低鐵強化玻璃、EVA膠膜及鋁框，適合使用於戶外
6.通過±5400Pa 風壓測試，
依據CNS13972 規範測試條件，可承受風雪荷
7.模組功率保證，12年維持在90%以上，25
年維持在80%以上
|
產 品 規 格 |
|
型號 |
OSPMC
110176401 |
OSPMC
115176701 |
OSPMC
120176901 |
OSPMC
125177101 |
OSPMC
130177301 |
OSPMC
135177501 |
OSPMC
140187701 |
|
額定功率
(Pmax) |
110W |
115W |
120W |
125W |
130W |
135W |
140W |
|
額定電壓
(Vpm) |
17.05V |
17.16V |
17.34V |
17.55V |
17.75V |
17.96V |
18.16V |
|
額定最大電流
(Ipm) |
6.46A |
6.70A |
6.93A |
7.13A |
7.33A |
7.52A |
7.71A |
|
開路電壓
(Voc) |
21.45V |
21.56V |
21.85V |
21.89V |
22.10V |
22.14V |
22.25V |
|
短路電流
(Isc) |
7.21A |
7.40A |
7.77A |
7.86A |
8.06A |
8.13A |
8.27A |
|
模組效能
(ƞm) |
11.4% |
11.9% |
12.4% |
12.9% |
13.4% |
14.0% |
14.5% |
|
太陽能電池數量及種類 |
36
串聯
/ 6” (156 * 156 mm) 多晶矽 |
|
最大系統電壓 |
TUV
: DC 1000 V / UL : DC 600V |
|
逆電流保護匣建議電流 |
15A |
|
功率最大公差 |
±
3% |
|
工作溫度範圍 |
-40 to +90
°C |
|
儲存環境溫度範圍 |
-40 to +90
°C |
|

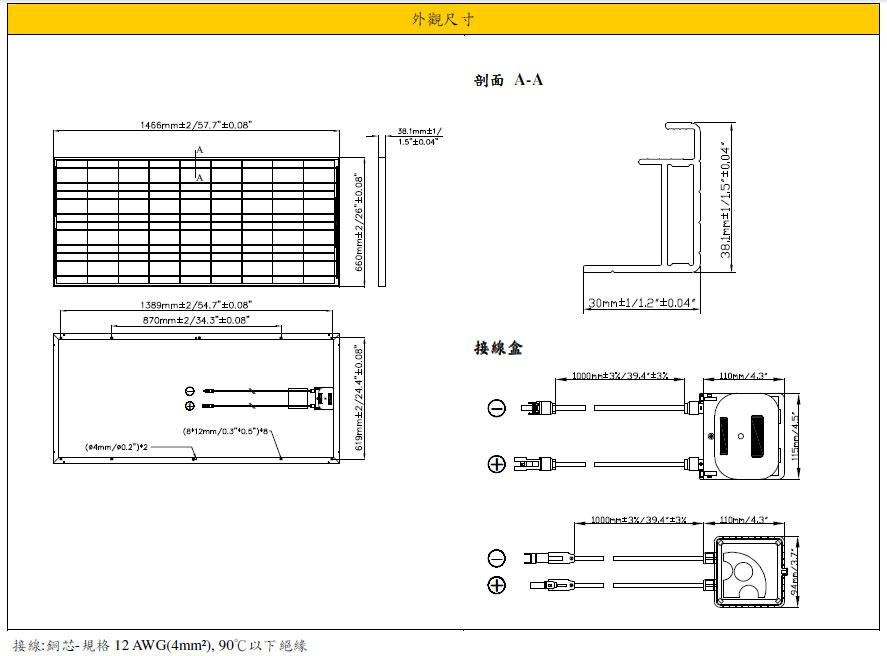

尺寸大小 |
1466 * 660 *
38.1 mm+-2 mm / 57.7” * 26” * 1.5” +-0.08” |
|
重量 |
11.8 Kg /
26.01 lbs |
|
連接器
(泰科 接線盒) |
1394462-4
(Male -) / 6-1394461-2 (Female +) |
|
(STC)
Standard Test Conditions: 25°C,
1 kW/m², AM 1.5 |
下載 : 110~140W
多晶太陽能電池板產品介紹型錄

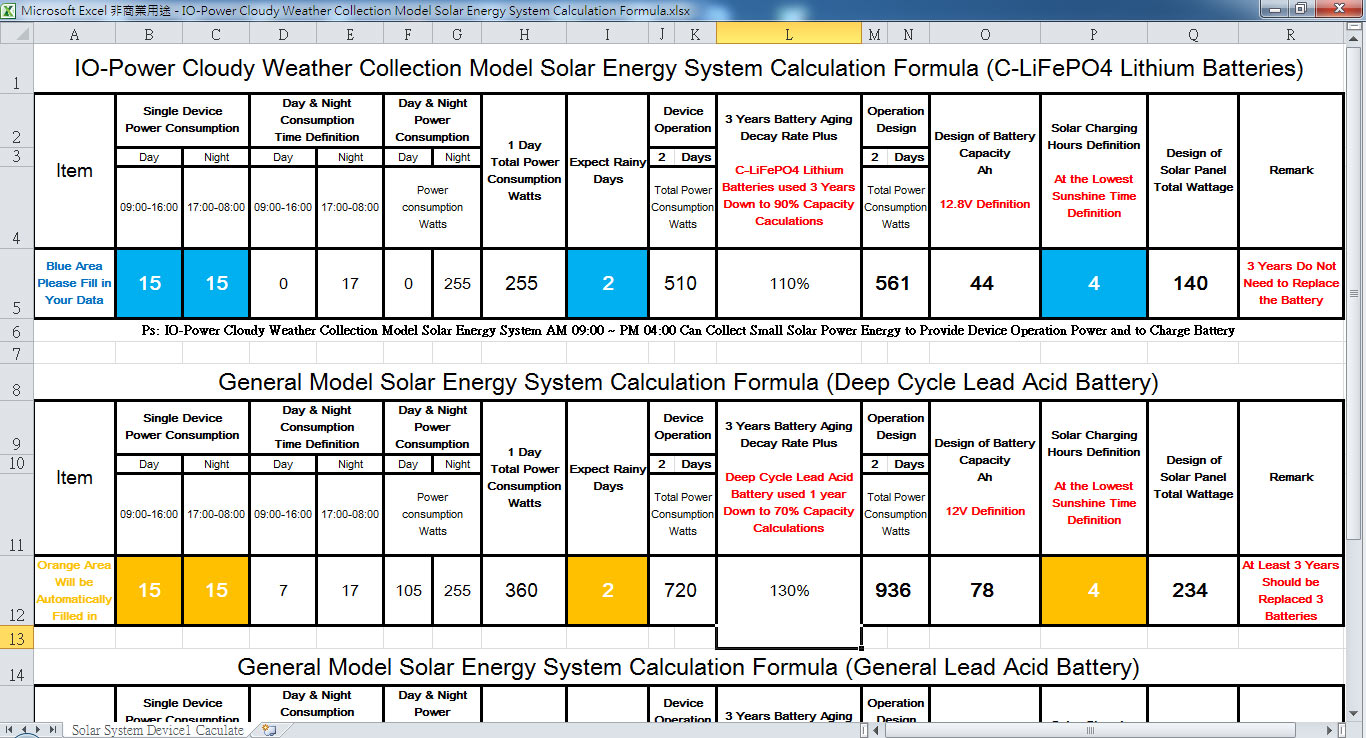

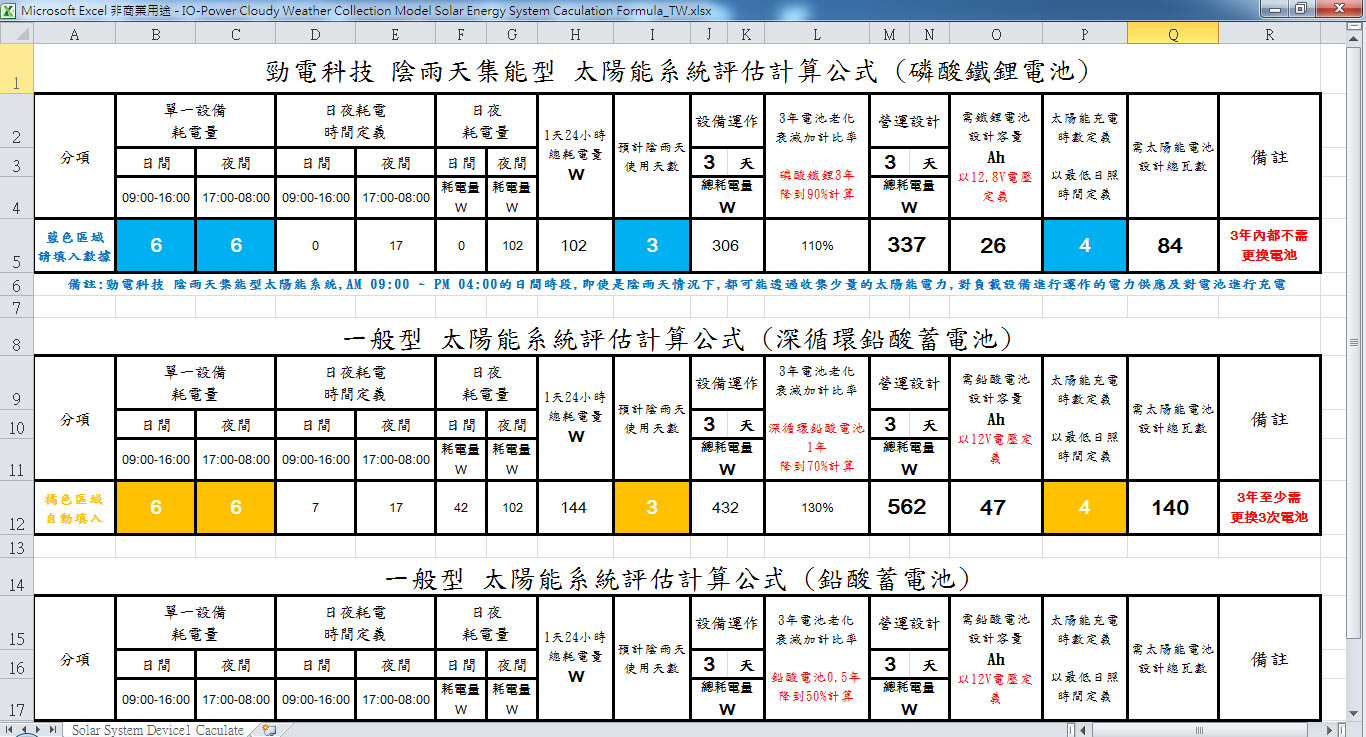

勁電科技 陰雨天集能型 太陽能系統評估計算公式
(磷酸鐵鋰電池)
室內不斷電系統 與 室外不斷電系統
綜 合 比 較 表
|
項次 |
特 性 比 較 |
室內不斷電系統 |
室外不斷電系統 |
備註 |
|
1 |
架設系統方式 |
集中式為主 |
分散式為主 |
緊急系統應分散風險架設 |
|
2 |
體積大小 |
大 |
小 |
以相同容量而言,磷酸鐵鋰電池的體積大小，比鉛酸電池少35% |
|
3 |
重量大小 |
大 |
小 |
以相同容量而言,磷酸鐵鋰電池的重量大小，比鉛酸電池少50% |
|
4 |
防水防塵等級 |
IP44或無 |
IP67 |
|
|
5 |
電力轉換效率 |
差 |
好 |
|
|
6 |
供電模式 |
在線/互動式/離線 |
在線式 |
在線式設備運作不中斷 |
|
7 |
電池類型 |
鉛酸電池為主 |
磷酸鐵鋰電池 |
鉛酸電池無法進行獨立區塊平衡充放電管理 |
|
8 |
室內使用
電池充放循環次數 |
室內使用300~450次
電力容量剩50~60% |
>2000次 |
室外不斷電系統的磷酸鐵鋰電池在使用2000次後仍有80%電量 |
|
9 |
室內使用
電池使用壽命 |
室內使用1.5年 |
>7年 |
室外不斷電系統的磷酸鐵鋰電池在使用於室內環境，使用壽命將會更長 |
|
10 |
室外使用
電池充放循環次數 |
室外使用150~300次
電力容量剩50~60% |
>1100次 |
室外不斷電系統的磷酸鐵鋰電池在使用1100次後仍有80%電量 |
|
11 |
室外使用
電池使用壽命 |
0.5~1年
3年內須更換6次電池 |
>3年 |
室外不斷電系統的磷酸鐵鋰電池在實際室外環境使用測試1100次後，仍有95%電量 |
|
12 |
運作高低溫 |
-0~45°C |
-20~70°C |
鉛酸高溫50°C運作易損壞 |
|
13 |
RoHS規範 |
不符合 |
符合 |
2015年鉛酸禁用 |
|
14 |
充電時間 |
8小時 |
1.5小時 |
@95%電量，磷酸鐵鋰電池可快速充電 |
|
15 |
大電流放電 |
不可 |
可 |
室外不斷電系統的磷酸鐵鋰電池可5~8倍電流的大放電 |
|
16 |
記憶效應 |
有 |
無 |
|
|
17 |
安全性 |
有釋放毒氣與爆炸危險 |
無爆炸危險性 |
室外不斷電系統的磷酸鐵鋰電池在短路狀況下，最高溫只達120~130攝氏度，同時具備卸壓閥安全設計，因此無爆炸危險性 |
|
18 |
維護成本 |
高 |
低 |
鉛酸電池使用於室外環境，3年內將面臨6次的更換成本問題
同時系統營運因頻繁的電池更換問題，造成系統妥善率偏低 |
|
19 |
系統成本 |
便宜 |
較貴 |
鉛酸電池以1計算<
深循環鉛酸電池約3倍價格<
一般鋰電池約4~5倍價格<
磷酸鐵鋰電池約6~7倍價格 |
|
20 |
系統應用 |
室內 |
室內與室外皆可 |
室外型室內使用’壽命更長 |
下載
: 室內不斷電系統與室外不斷電系統綜合比較表
|
