 室外WiFi MIMO 無線基站產品





APM-100R(H) 產品類別

型號

無線模組介面規格

無線模組數量

APM-101R

雙頻 2x2 MIMO 一般功率輸出

1

APM-102R

雙頻 2x2 MIMO 一般功率輸出

2

APM-103R

雙頻 2x2 MIMO 一般功率輸出

3

APM-101RH

雙頻 2x2 MIMO 高功率輸出

1

APM-102RH

雙頻 2x2 MIMO 高功率輸出

2

APM-103RH

雙頻 2x2 MIMO 高功率輸出

3



802.11a/g/n MIMO無線基地台

APM-101R(H) / APM-102R(H) / APM-103R(H)系列

中文規格表



產品型號

 型號

APM-101R(H) APM-102R(H) APM-103R(H)

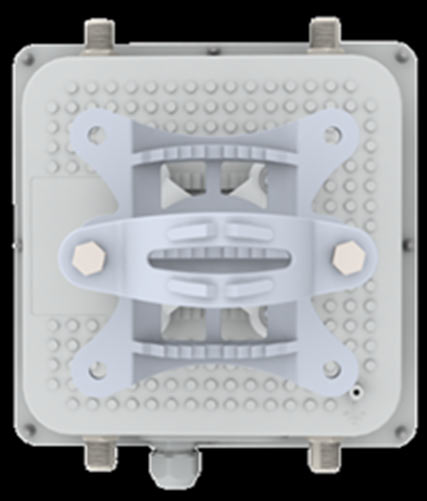

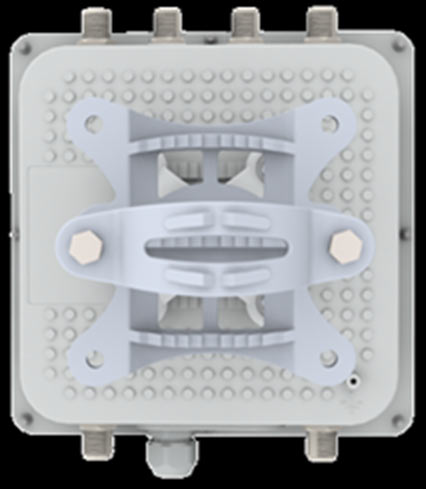

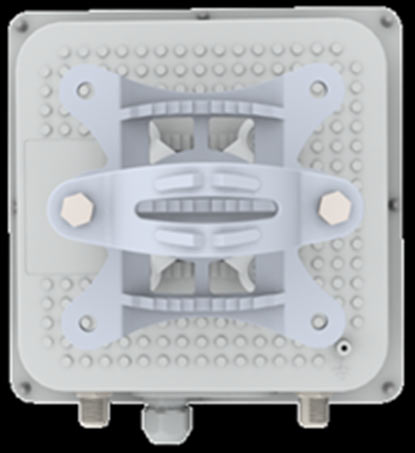

背面圖

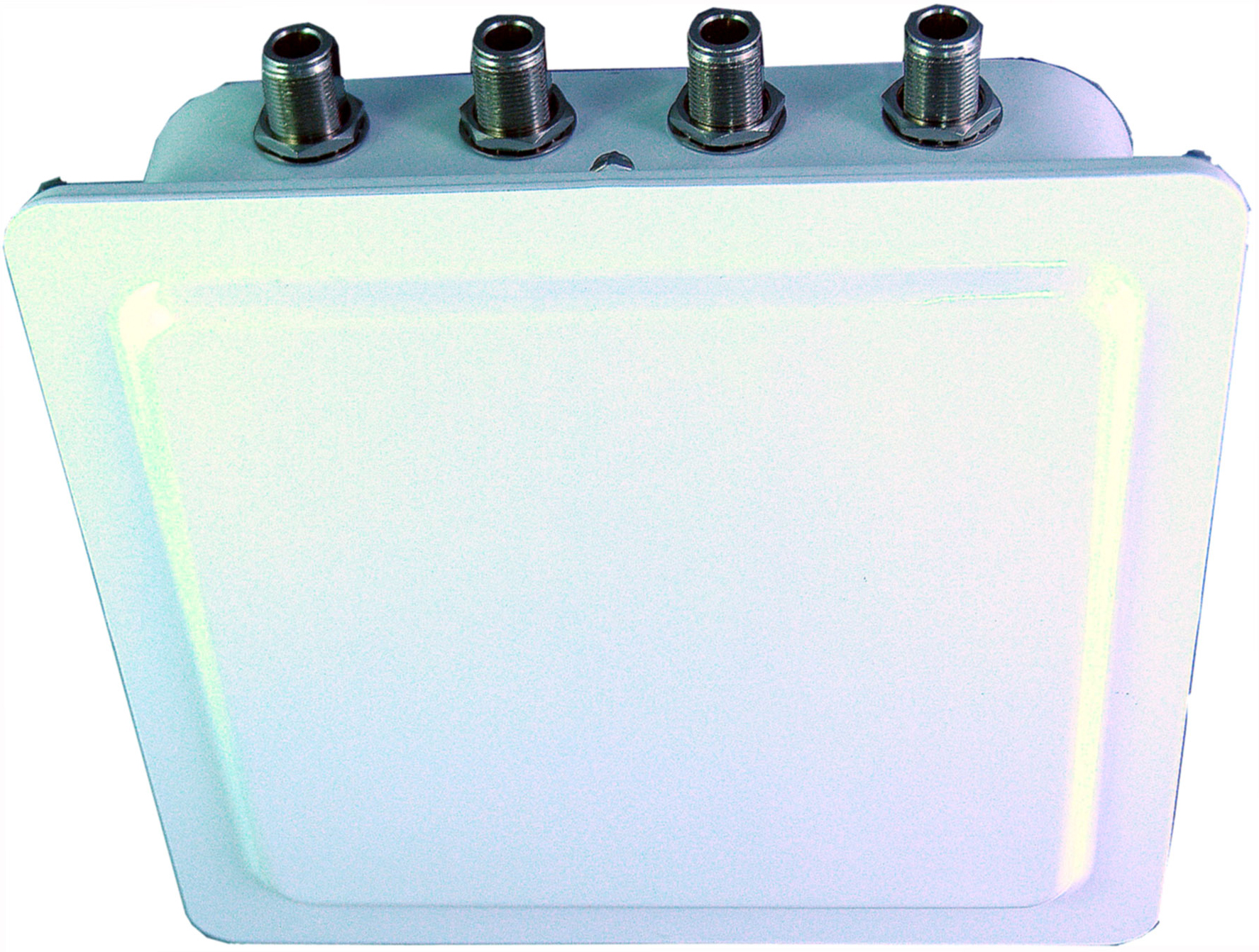

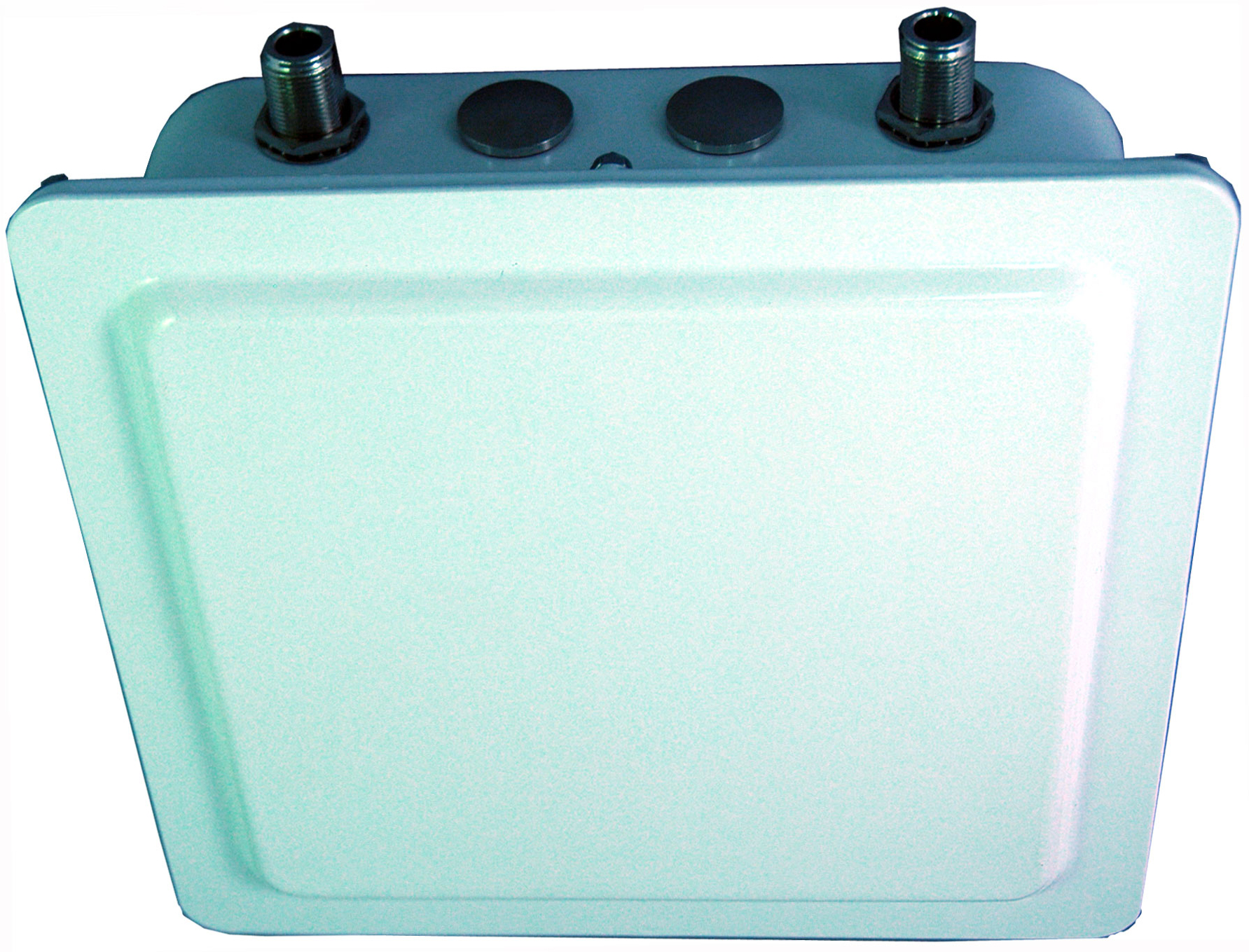

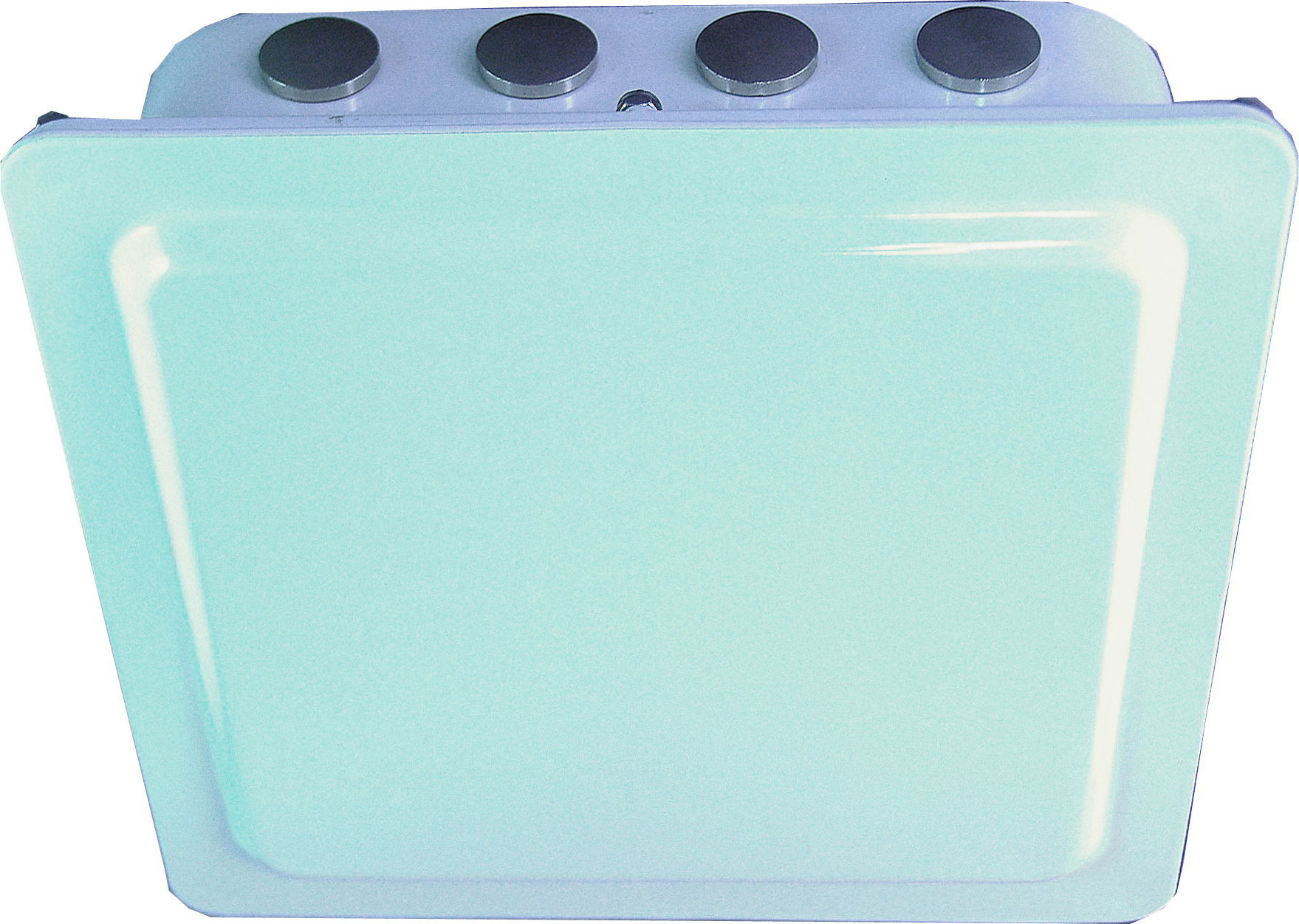

上方天線接頭

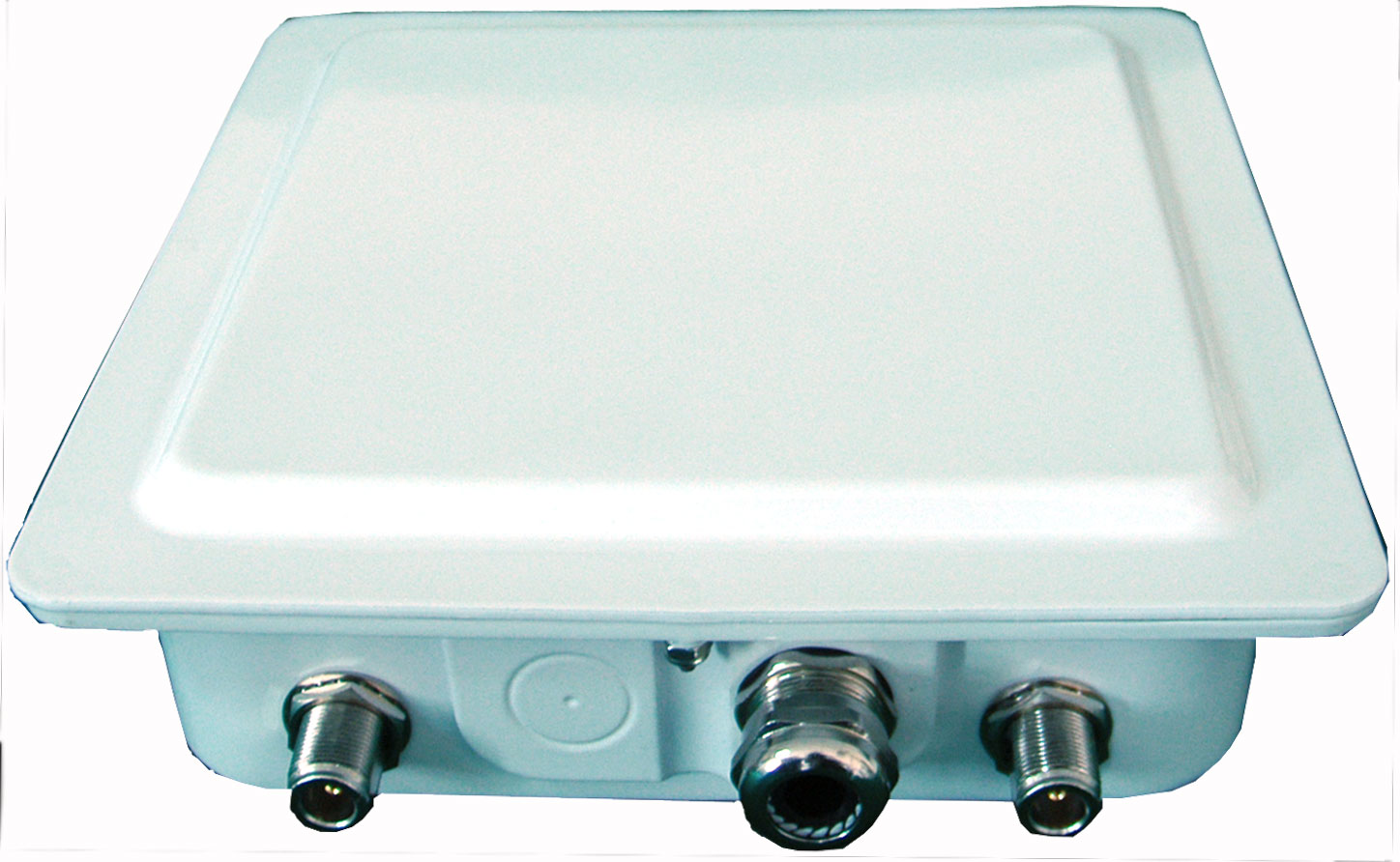

下方天線接頭

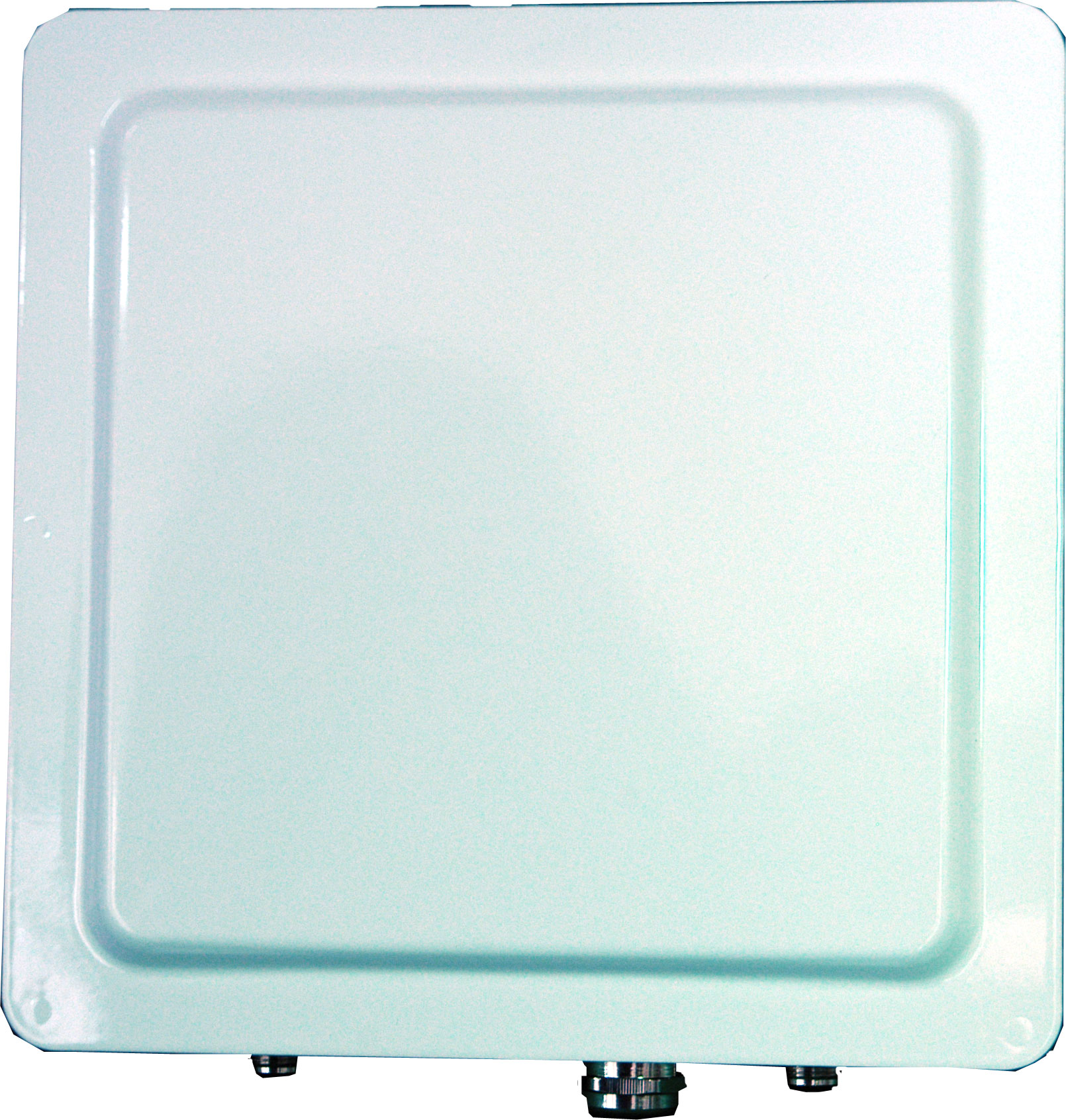

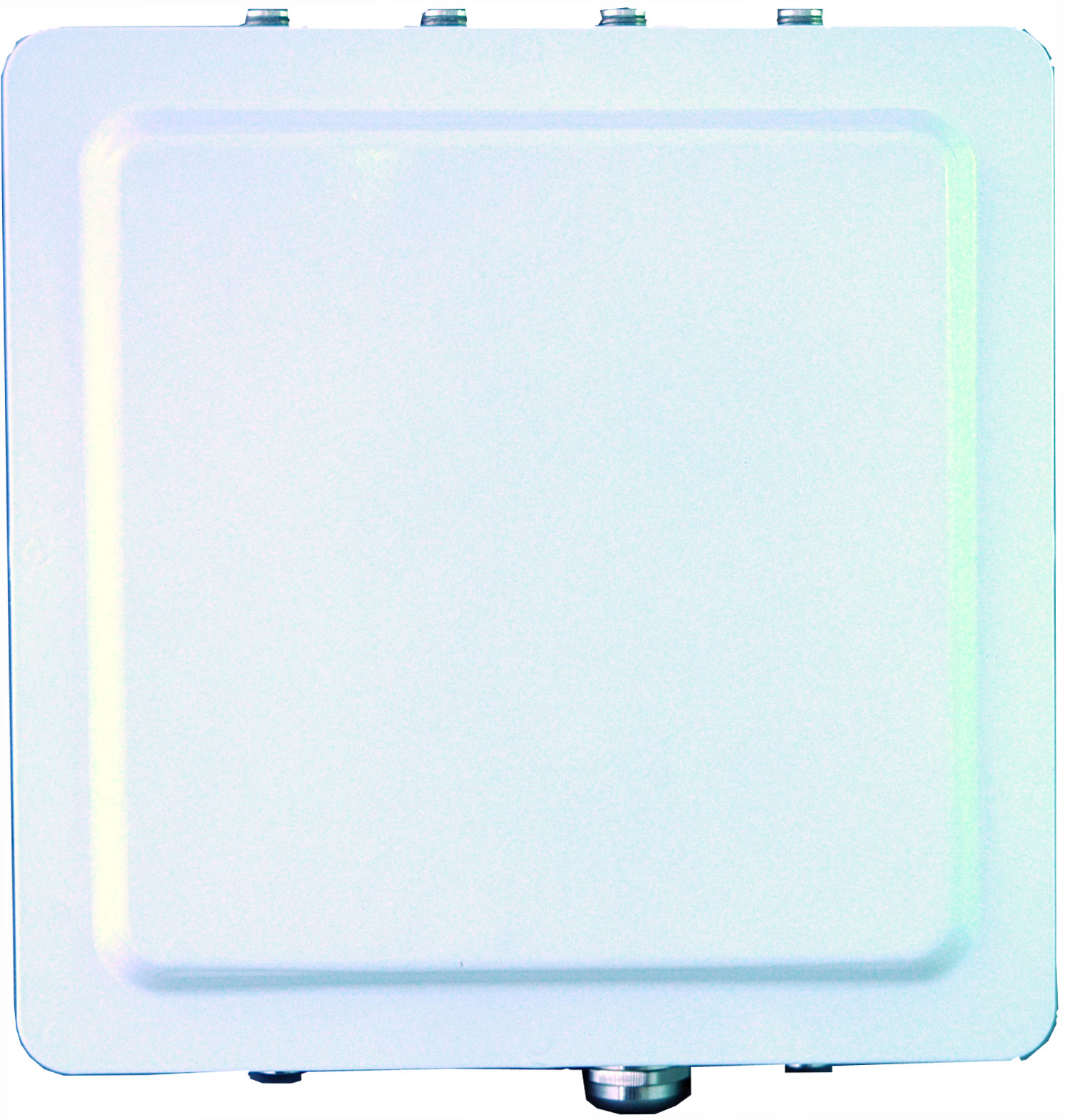

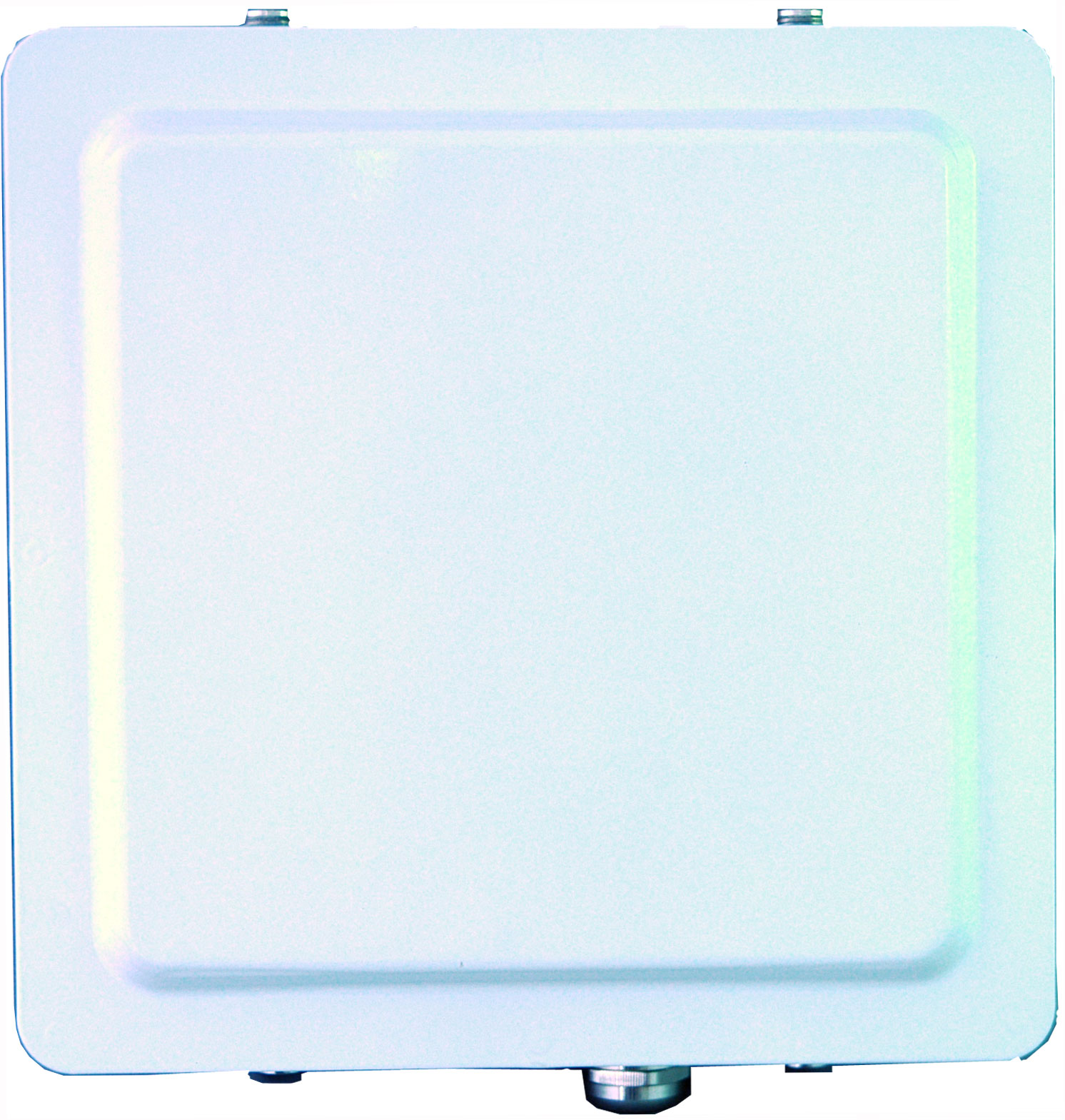

正面圖



APM-100R(H) 系列產品包括:

1.  APM-101R(H) : 1個雙頻 2x2 MIMO無線模組介面, 具有2N-Type天線接頭

2.  APM-102R(H) : 2個雙頻 2x2 MIMO無線模組介面, 具有4N-Type天線接頭

3.  APM-103R(H) : 3個雙頻 2x2 MIMO無線模組介面, 具有6N-Type天線接頭

我們強烈建議,安裝無線設備前,請先詳細確認設備的上下方天線接頭的N-Type位置與排列順序。



產品規格Specifications

硬體規格(Hardware Specification)

主要組件

處理器

Atheros AR7161(680Mhz)

無線晶片

Atheros AR9220 based miniPCI module, Up to three modules

交換控制器

Atheros AR8035 / Atheros AR8021

快閃記憶體

16MBytes

記憶體

128MBytes

設定連接介面

UART x 1(PCBA onboard)

介面

無線

最多 3 2x2 MIMO 無線卡, mini-PCI 版本 1.0 type 3A

頻率範圍 :

a.  美國 : 2.400 ~ 2.483 GHz, 5.15 ~ 5.35 GHz, 5.5 ~ 5.7 GHz, 5.725 ~ 5.825 GHz

b.  歐盟: 2.400 ~ 2.483 GHz, 5.15 ~ 5.35 GHz, 5.47 ~ 5.725 GHz

c.  日本: 2.400 ~ 2.497 GHz, 5.15 ~ 5.35 GHz, 5.47 ~ 5.725 GHz

d.  中國: 2.400 ~ 2.483 GHz, 5.725 ~5.85 GHz

DNMA-92RF射頻輸出功率:

a.  IEEE802.11a

1.    21dBm@6M(all)

2.    17dBm@54M(5180MHz)  16dBm@54M(5825MHz)

b.  IEEE802.11b

1.    20dBm@1M(2412MHz)   19dBm@1M(2484MHz)

2.    21dBm@11M(all)

c.  IEEE802.11g

1.    23dBm@6M(all)

2.    19dBm@54M(all)

d.  IEEE802.11a/n HT20

1.    21dBm@MCS0/8(5180MHz)    19dBm@MCS0/8(5825MHz)

2.    16dBm@MCS7/15(5180MHz)   14dBm@MCS7/15(5825MHz)

e.  IEEE802.11a/n HT40

1.    19dBm@MCS0/8(5190MHz)    18dBm@MCS0/8(5795MHz)

2.    13dBm@MCS7/15(all)

f.  IEEE802.11g/n HT20

1.    21dBm@MCS0/8(all)

2.    17dBm@MCS7/15(all)

g.  IEEE802.11g/n HT40

1.    21dBm@MCS0/8(2422MHz)    20dBm@MCS0/8(2462MHz)

2.    16dBm@MCS7/15(all)

DNMA-92的接收敏感度:

a.  IEEE802.11a

1.       -82dBm@6M, 1Rx    -95/-91dBm@6M, 2Rx

2.       -65dBm@54M, 1Rx   -79/-75dBm@54M, 2Rx

b.  IEEE802.11b

1.       -82dBm@1M, 1Rx    -95/-91dBm@1M, 2Rx

2.       -76dBm@11M, 1Rx   -91/-87dBm@11M, 2Rx

c.  IEEE802.11g

1.       -82dBm@6M, 1Rx    -95/-91dBm@6M, 2Rx

2.       -65dBm@54M, 1Rx   -80/-76dBm@54M, 2Rx

d.  IEEE802.11a/n HT20

1.       -82dBm@MCS0, 1Rx   -95/-91dBm@MCS0, 2Rx

2.       -64dBm@MCS7, 1Rx   -77/-73dBm@MCS7, 2Rx

e.  IEEE802.11a/n HT40

1.       -79dBm@MCS0, 1Rx   -91/-87dBm@MCS0, 2Rx

2.       -61dBm@MCS7, 1Rx   -74/-70dBm@MCS7, 2Rx

f.  IEEE802.11g/n HT20

1.       -82dBm@MCS0, 1Rx   -95/-91dBm@MCS0, 2Rx

2.       -64dBm@MCS7, 1Rx   -77/-73dBm@MCS7, 2Rx

g.  IEEE802.11g/n HT40

1.       -79dBm@MCS0, 1Rx   -90/-86dBm@MCS0, 2Rx

2.       -61dBm@MCS7, 1Rx   -74/-71dBm@MCS7, 2Rx

DNMA-H92RF射頻輸出功率: (高功率)

a.  IEEE802.11a

1.    24dBm@6M(all)

2.    21dBm@54M(all)

b.  IEEE802.11b

1.    24dBm@1M(all)

2.    24dBm@11M(all)

c.  IEEE802.11g

1.    25dBm@6M(all)

2.    22dBm@54M(all)

d.  IEEE802.11a/n HT20

1.    24dBm@MCS0/8(all)

2.    18dBm@MCS7/15(5180MHz)   17dBm@MCS7/15(5825MHz)

e.  IEEE802.11a/n HT40

1.    22dBm@MCS0/8(all)

2.    17dBm@MCS7/15(5190MHz)   16dBm@MCS7/15(5795MHz)

f.  IEEE802.11g/n HT20

1.    25dBm@MCS0/8(all)

2.    21dBm@MCS7/15(all)

g.  IEEE802.11g/n HT40

1.    24dBm@MCS0/8(all)

2.    20dBm@MCS7/15(all)

DNMA-92H的接收敏感度: (高功率)

a.  IEEE802.11a

1.       -82dBm@6M, 1Rx    -95/-91dBm@6M, 2Rx

2.       -65dBm@54M, 1Rx   -79/-75dBm@54M, 2Rx

b.  IEEE802.11b

1.       -82dBm@1M, 1Rx    -92/-88dBm@1M, 2Rx

2.       -76dBm@11M, 1Rx   -92/-88dBm@11M, 2Rx

c.  IEEE802.11g

1.       -82dBm@6M, 1Rx    -95/-91dBm@6M, 2Rx

2.       -65dBm@54M, 1Rx   -80/-76dBm@54M, 2Rx

d.  IEEE802.11a/n HT20

1.       -82dBm@MCS0, 1Rx   -95/-91dBm@MCS0, 2Rx

2.       -64dBm@MCS7, 1Rx   -77/-73dBm@MCS7, 2Rx

e.  IEEE802.11a/n HT40

1.       -79dBm@MCS0, 1Rx   -91/-87dBm@MCS0, 2Rx

2.       -61dBm@MCS7, 1Rx   -73/-69dBm@MCS7, 2Rx

f.  IEEE802.11g/n HT20

1.       -82dBm@MCS0, 1Rx   -95/-91dBm@MCS0, 2Rx

2.       -64dBm@MCS7, 1Rx   -77/-73dBm@MCS7, 2Rx

g.  IEEE802.11g/n HT40

1.       -79dBm@MCS0, 1Rx   -92/-88dBm@MCS0, 2Rx

2.       -61dBm@MCS7, 1Rx   -74/-70dBm@MCS7, 2Rx

有線網路

10/100/1000 Base-TX MDI/MDIX RJ-45 x 1

相容於 :IEEE802.3 / 802.3u / 802.3at

硬體基數 10/100/1000, 全工/半工, 流量自動偵測控制

天線連接頭

2 x N-type(1 張 無線網卡)

4 x N-type(2 張 無線網卡)

6 x N-type(3 張 無線網卡)

電源供應需求

48V 1A PoE Support Gigabit Ethernet Link

看門狗

硬體看門狗

實體

尺寸大小

220 x 220 x 77 mm

重量

101R/101RH—1.8Kg   102R/102RH—1.9Kg   103R/103RH—2.0Kg

2.0kg (含固定架重量3.7kg)

使用環境

使用溫度範圍

-30~70

濕度

0% ~ 95% Non-condensing

儲存溫度

-40~ 85

防水防塵等級

Outdoor IP67 rated

產品認證

電子產品認證

FCC:FCC 47 CFR Part 15 Subpart B (Class B) ANSI C63.4-2009

CE:EN 55022&24 + EN 301 489-1-17

EN 300 328 v1 7 1 (EnMA-92)

EN 300 328 v1 7 1 (EnMA-H92)

EN 301 893 V1.5.1  2008 (MIMO HT 40MHz) 5150 ~ 5250(EnMA-92)

EN 301 893 V1.5.1  2008 (MIMO HT 40MHz) 5150 ~ 5250(EnMA-H92)

軟體規格(Software Specification)

系統運作

網路橋接模式

第二層交換學習技術

儲存與轉發功能

支援跨越樹狀迴路通訊協定IEEE 802.1d STP/IEEE 802.1w RSTP/IEEE 802.1s MSTP

支援靜態IP/動態IP設定

配發IP主機端/客戶端

支援多點/廣播封包的風暴產生限制功能

支援VLAN

支援VLAN QoS

網路介面

無線

IEEE 802.11 a/b/g/n 2.4GHz / 5GHz 雙頻無線網卡

2 x 2 MIMO 技術

一張網卡 / 二張網卡 / 三張網卡

無線基地台模式/無線客戶端模式/分配轉發模式(WDS mode)

支援IEEE 802.11h DFS

支援WMM QoS

支援頻道/傳輸功率/資料率/最大距離參數的調校設定

支援先進的無線參數調校設定

支援多個無線基地台名稱(Multi-SSIDs)/VLAN標記(每個無線基地台最多16)

支援無線環境偵測掃描功能

支援無線節點(客戶端)資訊取得

支援無線客戶端連接數量限制

支援客戶端使用者的連線相通隔離功能

有線

48V 1A PoE Support Gigabit Ethernet Speed

支援有線網路連線速率設定

10/100/1000 Base-TX MDI/MDIX RJ-45



傳輸效率

從無線介面 傳輸到 有線介面

TCP

一張無線網卡介面傳到有線網路介面 最大傳輸率180Mbps

二張無線網卡介面傳到有線網路介面 最大傳輸率320Mbps

三張無線網卡介面傳到有線網路介面 最大傳輸率320Mbps

UDP

一張無線網卡介面傳到有線網路介面 最大傳輸率240Mbps

二張無線網卡介面傳到有線網路介面 最大傳輸率350Mbps

三張無線網卡介面傳到有線網路介面 最大傳輸率350Mbps

PPS

一張無線網卡介面可傳送短封包數量 >= 20,000

二張無線網卡介面可傳送短封包數量 >= 28,000

三張無線網卡介面可傳送短封包數量 >= 28,000

回應延時

< 5ms

多點中繼跳台

2

最大傳輸率160Mbps

3

最大傳輸率150Mbps

>= 4

最大傳輸率140Mbps

PPS

多點中繼跳台可傳送短封包數量 >= 20,000

回應延時

< 10ms



安全機制

隱藏 SSID (關閉ESSID廣播運作)

允許或限制MAC地址的功能

WEP 64/128/152 bits加密

IEEE 802.1x EAP-MD5/EAP-TLS/EAP-TTLS金鑰加密

WPA/WPA2 PSK/EAP with TKIP/CCMP AES 金鑰加密



系統管理

透過網頁瀏覽器操作管理HTTP(s) WEB GUI

支援Telnet設定

支援SSH設定加密

支援設定介面Console(選購項目)

支援命令列設定CLI commands

支援簡易網路管理SNMP v2c/v3, standard / 私有MIBs

系統記錄檔Syslog

支援管理VLAN 標記

支援客戶端網路校時NTP Client

支援分位更新/分位重寫回朔Firmware upgrade / downgrade

支援分位雙備份Dual Images

支援雙設定檔案/恢復出廠值Dual Configuration files / Factory Default

支援多等級管理Multiple Level Management





先進技術

多點中繼跳台

多點中繼連續10次跳台後,最大傳輸頻寬可仍達120Mbps

多點中繼連續10次跳台後,Ping的延時仍在10ms以下

多點中繼跳台3條傳輸骨幹,可以提供最大350Mbps頻寬

透過無線基地台多組AP連線設定,具備中繼跳台骨幹備援連線機制

綜合的第二個無線連線設定

(Global Secondary AP Link)

無線連線中斷偵測機制,預設每10分鐘進行偵測判斷

自動偵測修復連線機制

無線基地台多組AP連線設定(RADIO- Secondary AP Link)

預設3組AP的備援連線功能,依據預先設定的優先順序AP 的SSID與Channel進行搜尋、溝通、連線作業。

每個客戶端Wireless Station 無線模組都可以是各自獨立運作

特別適合應用於多點中繼連續跳台無線骨幹系統的架設使用

無線頻寬管理與限制

依據BOTH設定,進行雙向UL與DL總頻寬流量的傳輸管理與限制

依據UL/DL各自流量定義,進行UL與DL頻寬流量的傳輸管理與限制

用戶端模式連線(CPE)

透過用戶端模式設定,客戶端無線模組介面就可與其他廠牌的無線基地台(AP)進行連線

低速漫遊(Roam)

無線模組設定為客戶端模式運作時,可進行低速切換不同基地台AP的漫遊移動傳輸(50-100公里車速)(50-100ms換手切換)

新增先進技術

超快速的漫遊換手技術
(Ultra-Fast Roaming)

基於Mesh多路徑網路基礎的大頻寬高速移動功能

提供200Km/hr 車速的無縫隙快速換手功能

達到100Mbps傳輸頻寬

可同時支援20台車載移動監控

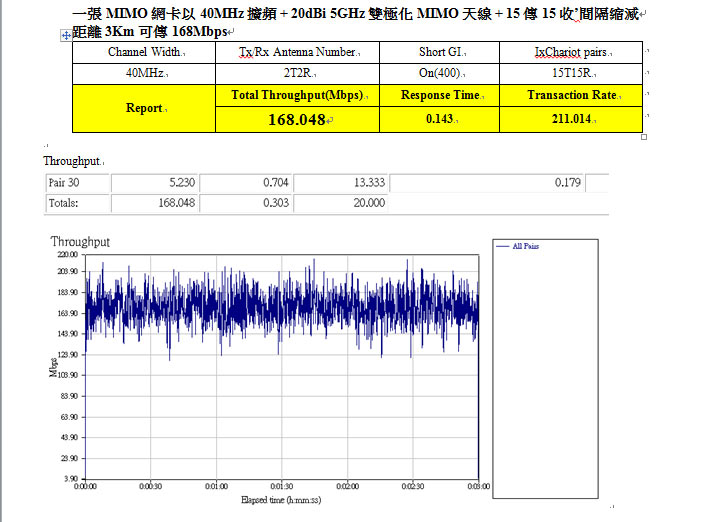

--3Km點對點MIMO無線基站測試報告

-- (3Km測試報告下載) --

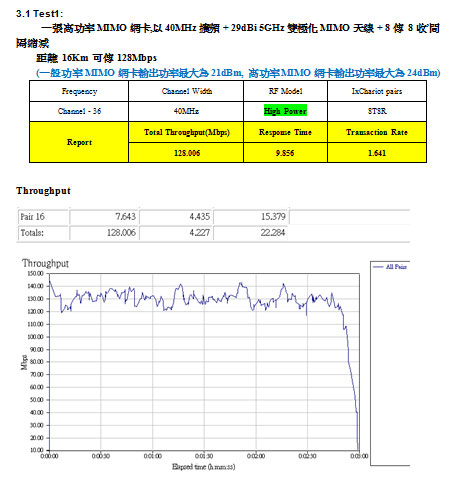

--16Km點對點MIMO無線基站測試報告

-- (16Km測試報告下載) --

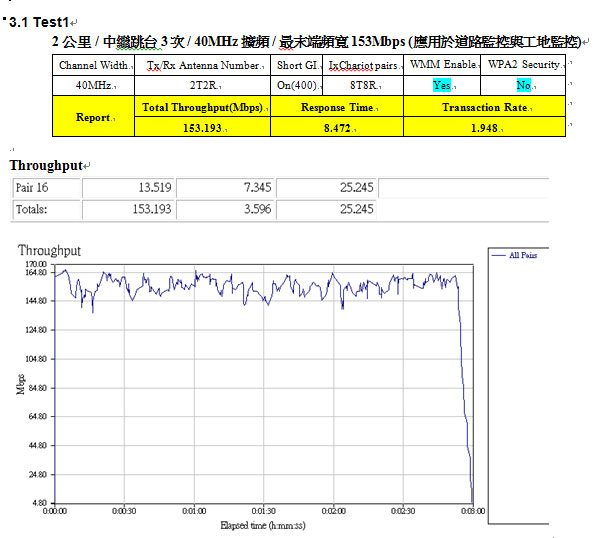

--2Km中繼跳台3次MIMO無線基站測試報告

-- (2Km測試報告下載) --
